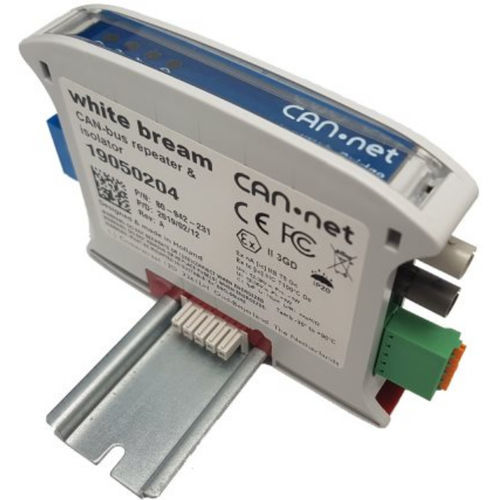

Industrie-Repeater

optischfür CAN-BusATEX

Dieses Gerät bietet eine Repeater-Funktion zwischen drei CAN-Bus-Segmenten. Das erste Segment wird über einen auf einer DIN-Schiene montierten T-Bus oder über eine gewöhnliche 5-polige Klemmleiste angeschlossen und versorgt den Logikkern und das zweite Segment mit Strom. Das optionale zweite Segment wird über ein Glasfaserkabel mit ST-Anschlüssen angeschlossen. Das dritte Segment ist ein normaler "Kupfer"-CAN-Bus mit eigensicherer ATEX-Isolierung und Sicherheitsparametern. Dies ermöglicht die Installation von Schnittstellen und Sensoren in explosionsgefährdeten Umgebungen der Zone 2 oder Zone 22". Funktionsweise Zwei- oder Drei-Wege-CAN-Bus-Repeater Busanschluss für Hauptstrom + CAN-Bus bis zu 1Mbps Eigensicherer CAN-Bus-Anschluss (benötigt Strom von der gefährlichen Seite) Optionale faseroptische CAN-Bus-Verbindung Spezifikationen Spannungsbereich 12-36VDC Eigensichere Isolierung ≥ 0,5mm Zulässige Isolationsspannung bis zu 1kVrms/1414Vpeak (nicht ATEX) Busgespeist Um 6-36VDC, Leistung <100mW 5-Wege 3,5mm steckbare Schraubanschlüsse für die sichere Seite Optionale 820nm 'ST' Glasfaser-Multimode-Kopplung zu anderen Repeater-Geräten Ausbreitungsverzögerung 100ns, entspricht einer Kabellänge von ~20m DIN-Schienen-Gehäuse 101x80, Breite 17,5 mm CAN-Bus-Anschluss über auf DIN-Schiene montierten T-Bus-Stecker oder über 5-poligen 3,81-mm-Klemmenblock
