NTC-thermistor

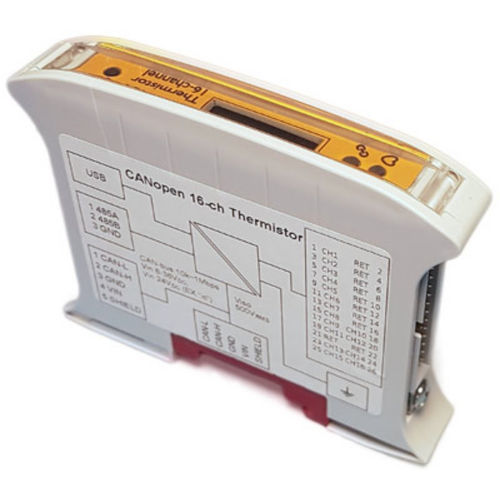

Wir benötigten eine CAN-Bus-verbundene 16-Kanal-Temperaturmessschnittstelle für eine Anwendung zur Funktionsprüfung von Leiterplatten. Insbesondere zur Überwachung der MOSFET-Temperaturen in den Flyback-Wandlern der OGS-Batterieplatine mit aktiven Balancern. Da wir eine solche Schnittstelle nicht finden konnten, begannen wir mit dem Entwurf eines schnellen Designs, um diese Aufgabe zu erfüllen. Daraus entwickelte sich schnell ein echtes Produktdesign: diese CANopen®-Schnittstelle für 16 Thermistoren. Es ist zu beachten, dass dieses Gerät nicht speziell für hochpräzise Anwendungen gedacht ist, vor allem weil dies nicht zu den Fähigkeiten der preiswerten NTC-Thermistorsensoren passt. Stattdessen ermöglicht das Gerät eine erweiterte Temperaturüberwachung mit kostengünstigen Sensoren. Zum Beispiel zur Überwachung von Motoren, Lagern, Kühlsystemen, usw. Funktionsweise Messung von 16 Standard-NTC-Thermistoren (typischerweise 10kΩ) Abtastrate 100Hz bis hinunter zu 1/60Hz CANopen®-Feldbus, generisches E/A-Modulprofil CiA 401 Modbus RS485-Feldbus Konfiguration über CANopen oder mit PC-Anwendung über Micro-USB-Anschluss Möglichkeit für kundenspezifische Firmware mit spezifischen Signalverarbeitungsfunktionen Spezifikationen 24-Bit-Delta-Sigma-Analog-Digital-Wandler Automatische Erregungsquelle 10µA-1mA, max 3.3V OLED-Display zeigt alle 16 Temperaturmesswerte an (°C oder °F) Sensoreingänge galvanisch vom CAN-Bus getrennt (nicht untereinander) CANopen®-Geräteprofil für generische E/A-Module (CiA 401) Unterstützt LSS-Node-ID-Zuweisung und Fastscan (CiA 305) Unterstützt automatische Bitratenerkennung zwischen 10kbps und 1Mbps (CiA 801) CAN-FD 'Ready' (noch keine aktive Unterstützung für FD-Datenraten, aber toleriert FD-Verkehr auf dem Bus)
