2D-Taster WFP

MessoptischRaster

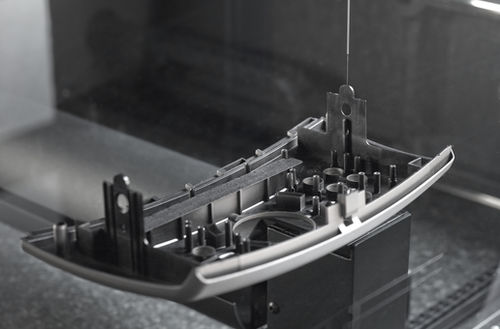

Der patentierte Werth Fasertaster® WFP 2D setzt seit Jahrzehnten den Industriestandard bei den Mikrotastern und ermöglicht hochgenaue taktile Messungen extrem kleiner Geometrien mit kleinsten Antastkräften. Aufgrund seiner geringen Antastkräfte eignet sich der WFP® auch zur Kalibrierung von optischen Messungen an Werkstücken mit empfindlichen Oberflächen. Typische Einsatzbereiche sind Gummi- und Kunststoffteile, Lehren, Spinndüsen, Mikrozahnräder und Mikrobohrungen an Einspritzdüsen und Turbinenschaufeln. • Durch die direkte Auswertung des Tasterelementes erreicht der WFP® Antastabweichungen im Bereich weniger Zehntel Mikrometer • Verbiegungen des Tasterschafts haben keinen Einfluss auf das Messergebnis • Die Auflösung des Fasertasters liegt im Nanometerbereich und ist letztendlich nur abhängig von der eingesetzten Optik • Im Scanningmodus nimmt der Werth Fasertaster® verschiedenste Konturen mit einer großen • Anzahl von Messpunkten auf, wobei der Taster ständig über einen Schwingungsgenerator in Bewegung gehalten wird, um Stick-Slip-Effekte zu vermeiden Genauigkeit Zulässige Antastabweichung bis 0,3 µm Funktionsweise Mit einem Bildverarbeitungssensor (a) Kamera, b) Abbildungsoptik) wird die Auslenkung ΔL der durch eine LED c) beleuchteten Tastkugel d) bei Bewegung des Werkstücks e) gemessen. In der Soll-Auslenkung wird die exakte Position der Tastkugel mit den Koordinaten der Maßstabssysteme des Geräts überlagert und als Messpunkt gespeichert oder für den Scanning-Vorgang genutzt. Mit Zweikugeltastern f) wird gegenüber Einkugeltastern g) beim Antasten eine größere Eintauchtiefe erreicht.
