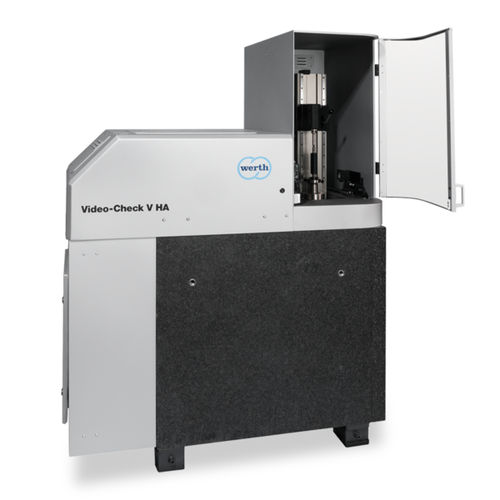

Geometriemessmaschine VideoCheck® V HA

KoordinatenLängenoptisch

Durch seine massive Granitbauweise, eine spezielle Luftlagertechnik und temperaturstabile Maßstabssysteme erreicht der VideoCheck® V HA Messunsicherheiten im Zehntel-Mikrometer-Bereich. Das hochpräzise Gerät verfügt über eine integrierte senkrechte Drehachse, sodass die Durchbiegung aufgrund des Eigengewichts von rotationssymmetrischen Werkstücken wie Wellen und Werkzeugen vermieden wird. Gemessen werden Werkstücke wie Formfräser, Spiral-, Stufen- und Gewindebohrer oder Wellen. • Ergonomische vertikale Werkstückspannung mit hochgenauer luftgelagerter Drehachse • Aufnahme für alle gängigen Spannsysteme, z. B. HSK, SK, Hydrodehnspannfutter, Capto, feste und rotierende Spitze • Werkzeuge mit hohem Gewicht sind hochgenau messbar • Einsatz des Werth Zoom mit 90º-Optik zur Messung von Stirnflächen möglich • Integration weiterer Sensoren (konventionelle 3D-Messtaster, patentierter Mikrotaster Werth Fiber Probe®, optische Abstandssensoren) zu einem Multisensor-Koordinatenmessgerät • Rundlaufabweichungen (Taumel) der Werkstücke werden durch die Messsoftware kompensiert Messbereich Werkstückabmessungen L = 300 mm / 500 mm / 800 mm mit D = 200 mm / 350 mm / 200 mm Genauigkeit Zulässige Längenmessabweichung bis 0,25 µm
