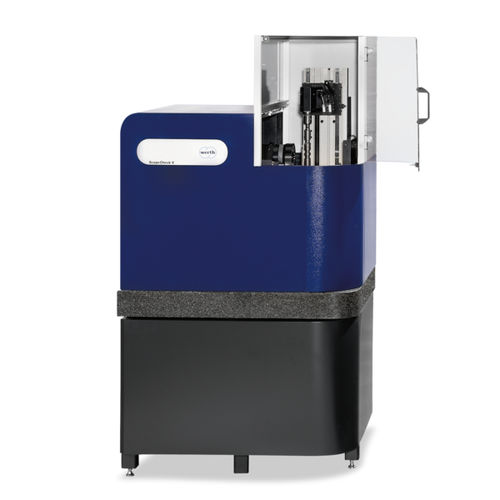

Koordinatenmessmaschine für Getriebe ScopeCheck® V

für KurbelwelleMultisensorHochpräzision

Die ScopeCheck® V Baureihe bietet die perfekte Lösung für das präzise Messen von anspruchsvollen rotationssymmetrischen Bauteilen. Im Gegensatz zu klassischen Wellenmessgeräten, bei denen lediglich 2D-Maße mit Durchlichtbeleuchtung ermittelt werden, ermöglichen diese Koordinatenmessgeräte auf Grund des Multisensorkonzeptes auch das Messen von zum Beispiel Verzahnungen, Nuten, Steuernocken und Kühllöchern mit konventionellen taktilen Sensoren, dem patentierten Mikrotaster Werth Fiber Probe® oder dem Werth Laser Probe in einer Aufspannung. • Zur flexiblen Werkstückaufnahme können alle gängigen Spannsysteme eingesetzt werden • Zweite Sensorachse für kollisionsfreien Multisensorbetrieb auch später nachrüstbar • Laufabweichungen (Taumel) werden durch mathematische Verfahren zur Ermittlung der Werkstückachse kompensiert • Standardisierte Schnittstellen zu Werkzeugsoftware ermöglichen automatische Messungen • Vollständige Spezifizierung des Messgerätes nach ISO 10360 Messbereich Max. Werkstückabmessungen L = 200 mm / 500 mm / 800 mm mit D =140 mm / 250 mm / 250 mm Genauigkeit Zulässige Längenmessabweichung bis 1,5 µm
