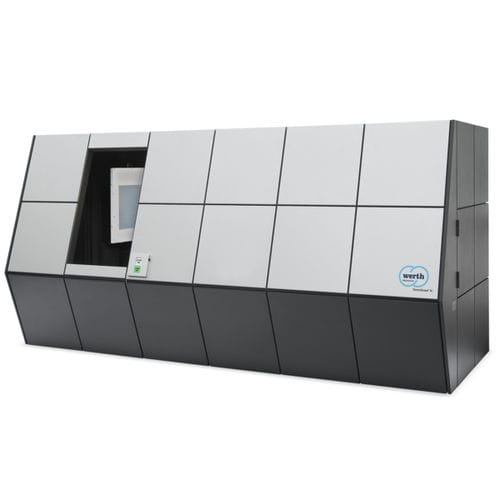

Koordinatenmessmaschine für große Teile TomoScope® XL

für Getriebefür LinsenMultisensor

Das TomoScope® XL kann auch für Mess- und Inspektionsaufgaben an massiveren, großen Werkstücken eingesetzt werden. Zur Erweiterung der Anwendungsmöglichkeiten ist eine zweite Röntgenquelle im automatischen Wechsel in diesem Multisensor-Koordinatenmessgerät mit Röntgentomografie einsetzbar, um zum Beispiel zusätzlich kleinere Bauteile mit höchster Auflösung zu messen. Anwendungsgebiete sind Werkstücke mit hoher Dichte (Aluminium, Stahl, Titan, Elastomere, Hybrid-Kunststoffe, 2K, Keramik, Multimaterialien (z. B. Steckverbinder), Baugruppen, glasfaserverstärkte Kunststoffe). • Großer Abstand zwischen Röntgenröhre und Detektor für präzises Messen mit kleinen Kegelwinkeln • Optische Werkstück-Positionierhilfe zur einfachen Positionierung der Messobjekte • Aufgrund der mit dem patentierten Subvoxeling-Verfahren erreichbaren Genauigkeiten und der hohen Messpunktedichte eignet sich diese Technik auch optimal zur Korrektur von Werkzeugen für das Spritzgießen • Alle TomoScope® Geräte entsprechen in Ausführung und Bauart Vollschutzgeräten nach Strahlenschutzverordnung • Ein Werkstückwechselsystem kann in die Geräteumhausung integriert und das Computertomografie-Koordinatenmessgerät auch über Nacht und am Wochenende durchgängig und automatisiert genutzt werden • Hochgenaue 3D-Messungen auch in Fertigung oder Wareneingang durch optionale aktive Geräteklimatisierung • Normenkonforme Kalibrierung nach VDI 2617 für zuverlässige und rückführbare Messergebnisse, optional mit DAkkS-Zertifikat
