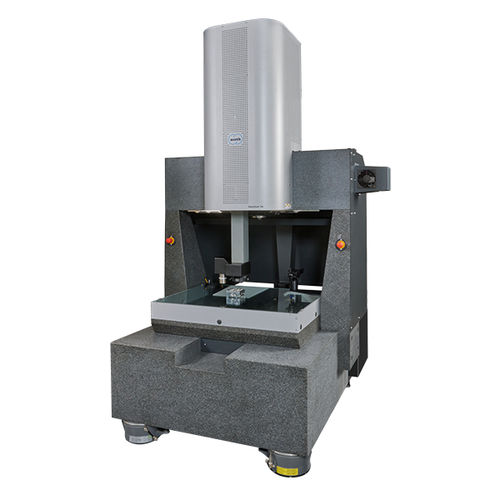

Portal-Koordinatenmessmaschine VideoCheck® HA

Brückenfür große Teilefür Getriebe

Der VideoCheck® HA ist die hochgenaue Variante des VideoCheck® FB und kann ebenfalls mit mehreren unabhängigen Sensorachsen ausgestattet werden. In der patentierten Betriebsart Rasterscanning HD werden während der Bewegung aufgenommene Einzelbilder zu einem Gesamtbild mit bis 20.000 Megapixel Auflösung überlagert, das schnelle „Im Bild“-Messungen mit hoher Genauigkeit erlaubt. Der VideoCheck® HA ist ideal auch für weitere hochgenaue Sensoren wie den patentierten Werth Fiber Probe® und verfügt über vielfältige Einsatzbereiche. Für die Halbleiterindustrie ist eine SEMI-Zertifizierung möglich. • Bei Einhaltung der spezifizierten Längenmessabweichung kann der luftgelagerte Granitmesstisch mit bis zu 100 kg oder optional mit 250 kg belastet werden • Für Messungen an besonders schweren Werkstücken besteht die Möglichkeit, den Durchlichtaufsatz zu entfernen • Durch unabhängige Sensorachsen wird eine optimale Ausnutzung des Messbereichs ermöglicht, beispielsweise kann man die taktilen Sensoren SP80 und ein Dreh-Schwenk-Gelenk mit dem 3D-Messtaster SP25 an derselben Pinole einwechseln, während die zweite Pinole mit optischer und taktil-optischer Multisensorik ausgestattet wird • Reduzierung des Kollisionsrisikos zwischen Sensorik und Werkstück • Eine zweite Pinole ist auch später nachrüstbar • Genauigkeit Zulässige Längenmessabweichung bis 0,25 µm
