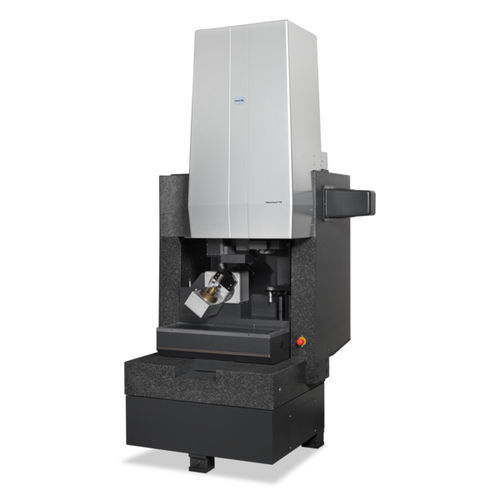

Portal-Koordinatenmessmaschine VideoCheck® FB

Brückenfür Getriebefür Linsen

Der VideoCheck® FB mit festem Portal kann mit mehreren unabhängigen Sensorachsen (Pinolen) ausgestattet werden. Die Bauweise mit festem Portal entkoppelt die beiden Bewegungsachsen und die Maßstäbe aller drei Achsen können zentral angeordnet werden, was in Verbindung mit hoher Steifigkeit der Konstruktion zu geringen Messunsicherheiten führt. Außerdem ist das Gerät leicht zugänglich und kann von vier Seiten bestückt werden. Der VideoCheck® FB verfügt über vielfältige Einsatzbereiche. • Bei Einhaltung der spezifizierten Längenmessabweichung kann der luftgelagerte Granitmesstisch mit bis zu 100 kg oder optional mit 250 kg belastet werden • Für Messungen an besonders schweren Werkstücken besteht die Möglichkeit, den Durchlichtaufsatz zu entfernen • Durch unabhängige Sensorachsen wird eine optimale Ausnutzung des Messbereichs ermöglicht, beispielsweise kann man die taktilen Sensoren SP80 und ein Dreh-Schwenk-Gelenk mit dem 3D-Messtaster SP25 an derselben Pinole einwechseln, während die zweite Pinole mit optischer und taktil-optischer Multisensorik ausgestattet wird • Reduzierung des Kollisionsrisikos zwischen Sensorik und Werkstück • Eine zweite Pinole ist auch später nachrüstbar
