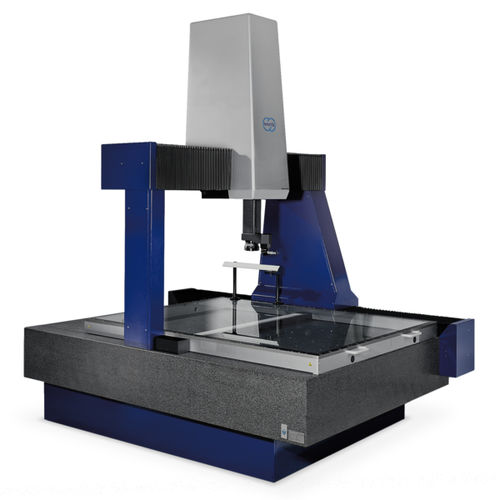

Portal-Koordinatenmessmaschine ScopeCheck® MB
Brückenfür große Teilefür Automobilanwendungen

Portal-Koordinatenmessmaschine - ScopeCheck® MB  - WERTH MESSTECHNIK - Brücken / für große Teile / für Automobilanwendungen
Portal-Koordinatenmessmaschine - ScopeCheck® MB  - WERTH MESSTECHNIK - Brücken / für große Teile / für Automobilanwendungen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Struktur
Portal, Brücken
Anwendung
für große Teile, für Automobilanwendungen
Art der Abtastung
Multisensor, optisch
Weitere Eigenschaften
kompakt
X-Hub

Min: 800 mm
(31,5 in)

Max: 2.000 mm
(78,74 in)

Y-Hub

Min: 1.200 mm
(47,24 in)

Max: 3.000 mm
(118,11 in)

Z-Hub

Min: 700 mm
(27,56 in)

Max: 1.500 mm
(59,06 in)

Beschreibung

Die Sensorik wird mit Hilfe der beweglichen Brücke positioniert, so dass das Werkstück während der Messung nicht bewegt werden muss. Standard-Messbereiche zwischen 500 mm und 2 000 mm in der X-Achse, bis zu 5 000 mm in der Y-Achse und bis zu 1 500 mm in der Z-Achse ermöglichen Messungen an großvolumigen Werkstücken aus dem Automobil-, Maschinen- und Werkzeugbau mit einem Gewicht von bis zu 5 Tonnen. Durch die Ausstattung mit einer Temperaturkompensation liefert das luftgelagerte Multisensor-Koordinatenmessgerät auch bei fertigungsnaher Aufstellung präzise Messergebnisse. • Uneingeschränkte Möglichkeiten zur optischen 3D-Messung der Werkstücke durch vollständige Integration des Werth Zoom mit veränderlichem Arbeitsabstand in die Z-Pinole • Erhöhte Flexibilität bei hoher Messgeschwindigkeit durch Integration von Multisensorik • Hohe Flexibilität durch variable Beleuchtungseinheiten • Aufsatzrahmen mit regelbarem CNC-Durchlicht zum schnellen optischen Messen von Stanz-Biegeteilen, Folien und Profilen bei homogener Ausleuchtung im gesamten Messbereich möglich Genauigkeit Zulässige Längenmessabweichung bis 1,8 µm

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von WERTH MESSTECHNIK anzeigen
