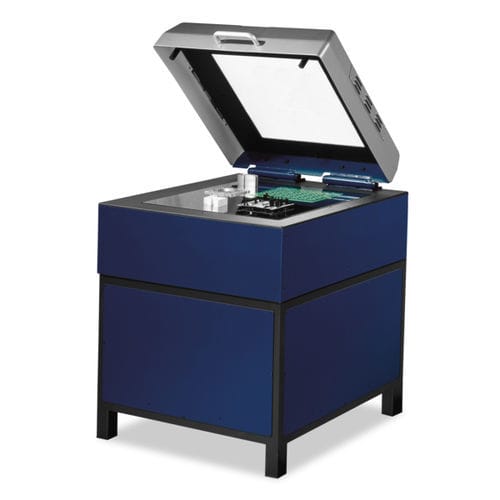

Koordinatenmessmaschine FlatScope®

dimensionalVideooptisch

Das FlatScope verfügt über ein innovatives Konstruktionsprinzip, bei dem sich der Bildverarbeitungssensor unter der Glasplatte für die Auflage der Messobjekte befindet. Daher werden alle Werkstücke ohne zeitaufwendiges Fokussieren scharf abgebildet. Mit dem FlatLight ist eine gleichmäßige telezentrische Objektbeleuchtung im gesamten Messbereich möglich, und mit der Konturbildverarbeitung stehen Kontur- und Elementfilter für prozesssichere Messungen zur Verfügung. Einsatzbereich ist die Messung von größeren 2D-Werkstücken wie Folien, Leiterplatten, Laser- und Feinstanzteilen. • Automatische Ausrichtung auf dem Messtisch platzierter Werkstücke mit AutoAlign und Erfassung mit patentierter Betriebsart Rasterscanning HD möglich • Gesamtbild mit nahezu beliebiger Auflösung durch Resampling der Informationen aus allen (überlagerten) Einzelbildern mit patentiertem Rasterscanning HD • Schnelle „Im Bild“-Auswertung ohne Positionieren der Geräteachsen • Hohe Flexibilität durch zusätzliches Hellfeld- und Dunkelfeld-Auflicht (Zoomoptik mit MultiRing® möglich) • Schwingungsisolierte Aufstellung auf Luftfederisolatoren mit mechanisch- pneumatischer Niveauregelung • Funktionsgerechte Prüfung und farbcodierte Abweichungsdarstellung mit Werth BestFit oder ToleranceFit® Messbereich 400 mm x 200 mm bis 650 mm x 600 mm Genauigkeit Zulässige Längenmessabweichung bis 2,5 µm
