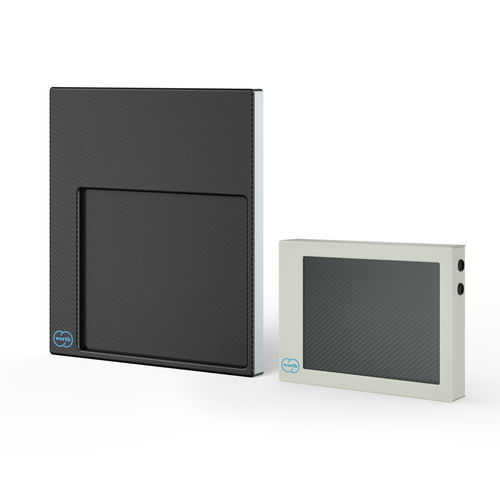

Röntgendetektor

kombiniert

Je nach Anforderung können bei Werth-Koordinatenmessgeräten mit Röntgen-Computertomografie verschiedene Flächensensoren eingesetzt werden. Diese unterscheiden sich unter anderem in ihrer Bauart, den Abmaßen, der Pixelgröße und -anzahl sowie der Geschwindigkeit. Ein modularer Geräteaufbau erlaubt hier eine optimale Anpassung an die jeweiligen Anforderungen. • Verschiedene Größen von 50 mm bis zu 430 mm Kantenlänge ergeben unterschiedliche „Im Bild“- und „Am Bild“-Messbereiche • Die Pixelanzahl pro Detektorzeile variiert zwischen 1000 Pixel und 6000 Pixel, die Gesamtpixelzahl reicht von einem bis zu 36 Megapixel. Die Auflösung kann so optimal an Werkstückgröße und geforderte metrologische Auflösung angepasst werden. • Durch Binning können Detektoren mit vielen Pixeln für das schnellere Messen bei gleichzeitig geringerer Datenmenge genutzt werden • Die schnellsten Detektoren weisen Belichtungszeiten von wenigen Millisekunden auf und bieten in Kombination mit leistungsstarken Röhren und OnTheFly CT hohe Messgeschwindigkeiten • Mit Pixelgrößen bis 50 µm können auch kleinste Strukturen aufgelöst werden • Die Flächendetektoren lassen sich softwaregesteuert auch im Modus Liniensensor betreiben • Je nach Bauart für Beschleunigungsspannungen zwischen 130 kV und 450 kV einsetzbar
