3D-Taster SP25M

MessRasterKoordinatenmessmaschine

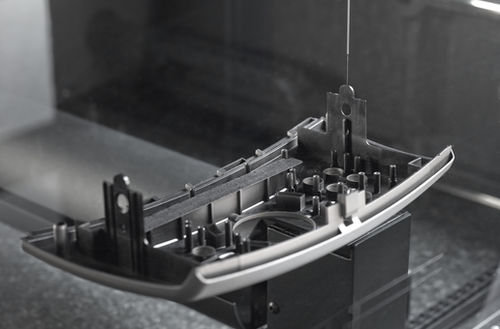

Der SP25M ist ein messender taktiler Sensor in kompakter Bauweise. Der 3D-Messtaster kann wahlweise zum Scannen und für punktweise 3D-Messungen am Koordinatenmessgerät eingesetzt werden. Verschiedene Scanningmodule sorgen für optimale Ergebnisse bei unterschiedlichen Tasterlängen. Das taktile Messkopfsystem ist ideal für Form- und Geometriemessungen und vollständig in das Werth-Multisensorkonzept integriert. • Durch die kompakte Bauweise ist der SP25M kompatibel mit der festen Aufnahme PH6M sowie dem Dreh-Schwenk-Gelenk PH10 • Schneller Wechsel von SP25M Tastersystemen mit drei (FCR25-L3) oder sechs Ablageplätzen (FCR25-L6) als Wechslereinheit zur direkten Montage auf dem Messgerät • FCR25-Wechselsystem als Anbaueinheit zur direkten Montage am modularen Wechselsystem MRS Genauigkeit Zulässige Antastabweichung bis 0,75 µm Funktionsweise Bei Kontakt mit dem Werkstück wird der Taster mithilfe der Koordinatenachsen in die Soll-Auslenkung gebracht. Über ein Triangulationsverfahren wird die exakte Auslenkung gemessen, mit den Koordinaten der Maßstabssysteme des Geräts überlagert und als Messpunkt gespeichert.
