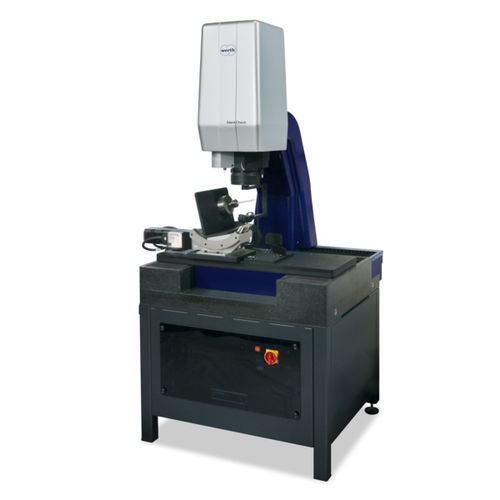

Schwanenhals-Koordinatenmessmaschine StentCheck®

MultisensorHochpräzisionkompakt

Die besondere Konfiguration des optisch-taktilen 3D-Koordinatenmessgerätes mit spezieller Beleuchtungseinrichtung und Dreh-Schwenk-Achse ermöglicht die hochgenaue und schnelle Komplettmessung von Stents. Mit Hilfe der Drehachse, speziellen Aufnahmedornen und der patentierten Funktion Rasterscanning HD ROTARY werden die Zylindermantelflächen während der Drehung abschnittsweise oder komplett mit dem Bildverarbeitungssensor gescannt und in kürzester Zeit zur Auswertung als 2D-Bild oder 3D-Datensatz bereitgestellt. • Mikrometergenaues und vollautomatisches optisches Messen von hunderten von geometrischen Eigenschaften wie z. B. Stegbreiten, Radien und Winkeln in einigen zehn Sekunden • Automatische Auswertung hinsichtlich defekter Strukturen mit der leistungsstarken Bildverarbeitung • Spezielle Softwaretools verhindern Fehlmessungen, wie sie beispielsweise durch stark von der Soll-Geometrie abweichende Stege oder Verschmutzungen verursacht werden können • Die Schwenkachse erweitert den Einsatzbereich auf die Messung an konischen und anderen nicht zylinderförmigen Geometrien, wie an Herzklappen-Stents • Dank der 3D-Messung können räumliche Geometrieelemente erfasst werden (z. B. Auftulpungswinkel) • Durch das Multisensorkonzept und die 3D-Messsoftware WinWerth® sind taktile Messungen, zum Beispiel zur Bestimmung der Stegbreite, exakt an den zuvor mit Bildverarbeitung bestimmten Positionen des Stents möglich
