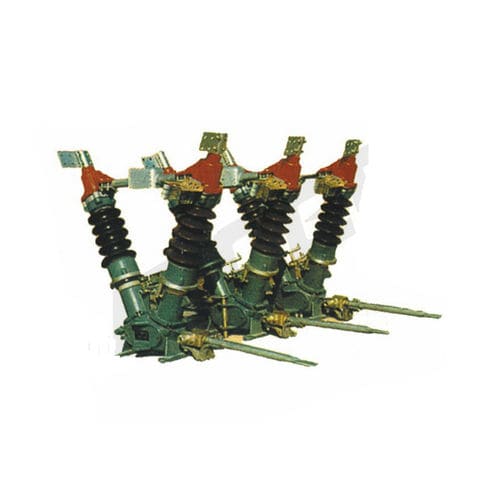

Manueller Trennschalter GW5

automatischHochspannungAC

Der GW5-Freiluft-Trennschalter ist ein elektrisches Gerät für den Freiluft-HV-Stromkreis in AC 50Hz, Nennspannung 40,5kV, 72,5kV und 126kV. Er kann für die Herstellung des Stromkreises unter Leerlaufbedingungen und die elektrische Trennung bei der Inspektion von Stromerzeugern, Geräten als Leistungsschalter und stromführenden Stromleitungen verwendet werden. Auch kann es verwendet werden, um kleine Kapazität von induktivem Strom zu machen. 2.Merkmale der Struktur Jedes unipolare Gerät ist in einer Basis mit zwei Pfostenisolatoren befestigt, die ein V mit Schnittpunkt 50 bilden: sockel, Pfostenisolator, Anschlussbasis, Kontakt, Erdungsschalter, statischer Erdungskontakt und Kabelanschluss. Dieser Schalter wird nach erdungsfreier, einfacher und doppelter Erdung unterschieden. Es gibt eine mechanische Verriegelung zwischen Hauptachse und Erdungsschalter. Er ist mit einem Hilfsschalter ausgestattet und verfügt über manuelle und automatische Betriebsmöglichkeiten. 3.Merkmale a.Stromerzeugung frei. Flexibilität beim Drehen durch Wälzlager, was zur Einsparung von Arbeitsaufwand führt. b.Es ist durch Ebene Getriebe übertragen, um die beiden Säulen machen Strom konsequent. c. Die Öffnungs- und Schließbremse hat einen Endschalter, um die Schütze in der besten Position zu halten, und der Griff wird nach dem Betrieb durch einen Verschlussring verriegelt. d.Großer Abstand zwischen offenen Kontakten, ausreichende Isolierung und Trennungsbruch, um die Betriebssicherheit zu gewährleisten. e.Es hat eine erdungsfreie, einfache und doppelte Erdung. Es gibt eine zuverlässige mechanische Verriegelung zwischen der Hauptachse und der Erdung, um die Sicherheit zu gewährleisten. Die Benutzer können die Erdungsart entsprechend wählen.
