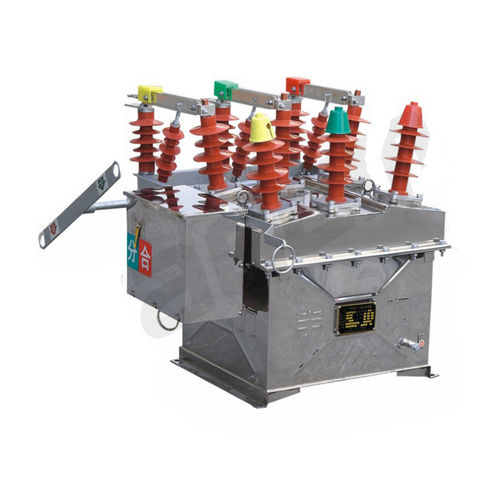

Vakuumschutzschalter ZW8-12 (G) series

IsolationdreiphasigÜberstrom

Der Vakuum-Leistungsschalter der Serie ZW8-12 ist ein Hochspannungsschalter für den Außenbereich mit einer Nennspannung von 12 kV, dreiphasigem Wechselstrom 50 Hz, der hauptsächlich zum Ein- und Ausschalten von Laststrom, Überstrom und Kurzschlussstrom in ländlichen Netzen, städtischen Netzen und Miniatur-Energiesystemen verwendet wird. Die Gesamtstruktur dieses Produkts ist ein dreiphasiger Co-Box-Typ, eine dreiphasige Vakuum-Explosionskammer in der Metallbox, die Leistung ist zuverlässig, und das Isolationsniveau ist stark durch die Verwendung von SMC-Isoliermaterial Phase zu Phase Isolierung und zur Erde. Der ZW8-12G besteht aus einem ZW8-12 Leistungsschalter und einem Isolationsmesser, dem so genannten kombinierten Leistungsschalter, der zum Ausschalten verwendet wird. Die Betätigungsvorrichtung dieser Serie ist der federbelastete VCT23-Betätigungsmechanismus, der in zwei Arten von Motorbetrieb und Handbetrieb unterteilt ist. Es hat die Funktion der Überspannungssteuerung, kann die Anforderungen der Kontrolle und Messung erfüllen. Dieser Schalter ist mit einer elektronischen Steuereinheit ausgestattet, die eine Vierfach-Fernüberwachung ermöglicht.
