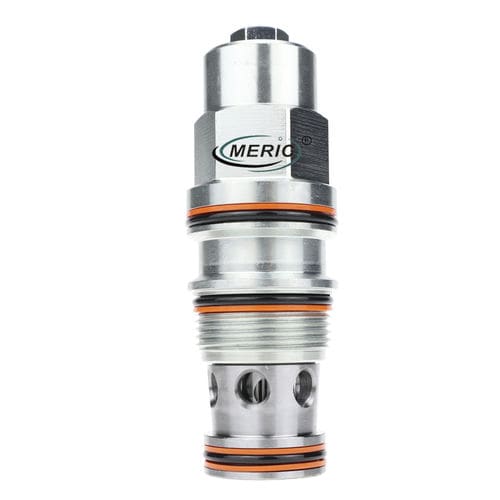

Ausgleichventil MCBIA/MCBIG/MCBIH

PatronenGewinde

Spezifikationen - Betriebsdruck:280BAR(MCBIA) 350BAR(MCBIG/MCBIH) - Durchfluss:480L/min - Interne Leckage:5 Tropfen/min.max.bis 85% der Normaleinstellung - Pliot-Verhältnis:3:1(MCBIA)/4,5:1(MCBIG)/10:1(MCBIH) - Temperatur:-40°C bis +120°(-40°F bis+250°F) - Hohlraum: T-19A - Flüssigkeiten:Flüssigkeiten auf Mineralbasis mit Viskositäten von 7,4 bis 420 cSt. Merkmale - Der Einstellwert des Ausgleichsventils sollte mindestens das 1,3 mal des Lastdruckwertes betragen. - Der Gegendruck am Anschluss 2 addiert sich zur effektiven Entlastungseinstellung im Verhältnis von 1 plus dem Vorsteuerverhältnis mal dem Gegendruck - Der Gegendruck übersteigt 85% des Einstelldrucks, wenn das Ventil standardmäßig eingestellt ist. Einstellungen, die niedriger als der Standardeinstelldruck sind, können zu geringere Rückstellwerte Betrieb Ausgleichsventile mit Vorsteuerunterstützung sind für die Steuerung einer nachlaufenden last. Das Rückschlagventil ermöglicht einen freien Durchfluss vom Wegeventil (Anschluss 2) zur last (Anschluss 1), während ein direktwirkendes, vorsteuerunterstütztes Entlastungsventil den Durchfluss von anschluss 1 zu Anschluss 2. Die Vorsteuerunterstützung an Anschluss 3 senkt die effektive Einstellung des Überdruckventils ventils mit einer Rate, die durch das Vorsteuerverhältnis bestimmt wird
