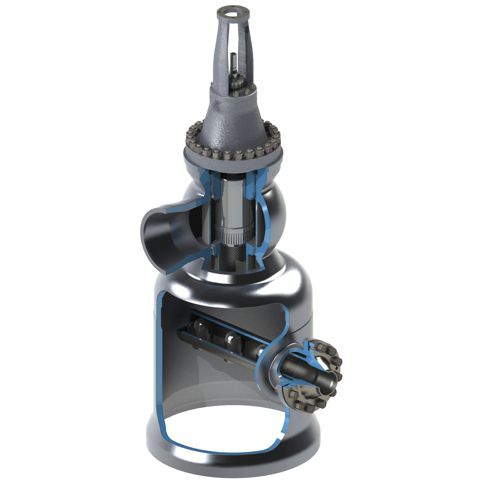

Kolbenventil

Steuerungfür Dampffür Industrieanwendungen

MD/ ND Bypass mit Sekundäreinspritzung Typ E20 Die MD/ND- Umleitstation verbindet die heiße Zwischenüberhitzung (HZÜ) im Bypass zur MD/ND- Turbine mit dem Kondensator. Ist beim An- und Abfahren des Kraftwerksblocks die Turbine nicht in Betrieb, muss der im Zwischenüberhitzer anfallende Dampf unter Umgehung der Mittel- und Niederdruckturbine von der MD/ND- Bypass Station in den Turbinenkondensator abgeleitet werden. Durch die sekundäre Einspritzung wird der Dampf aus der heißen Zwischenüberhitzung soweit heruntergekühlt, dass der Kondensator keinen Schaden erleidet. Ausführungen Schmiedegehäuse in Eckform Vorteile optimale Kühlung über den gesamten Lastbereich durch sequenzielles Öffnen der druckgeregelten Düsen. optimierte Sprühwinkel und minimierte Tröpfchengröße. kompakte Bauform durch Dampfdruckreduzierung mittels Regelkolben. alle Verschleißteile vor Ort auswechselbar. geräusch- und vibrationsarmer Betrieb durch eingebauten Schalldämpfer. für Hochtemperaturanwendungen geeignet. lieferbar in Kombination mit anwendungsspezifisch ausgelegter Dump Tube.
