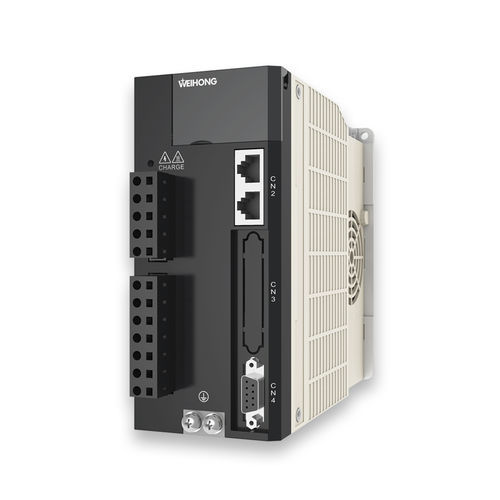

3-Phasen-Servoregler WISE

einphasigUSBSteuer

Allgemeine Spezifikationen Hauptstromversorgung Einphasig/3-phasig 220V～240V 50～60HZ Steuerstromversorgung Einphasig 220V～240V 50～60HZ Encoder Rückmeldung Absolutwertgeber, 7 Drähte seriell, 17 Bits (131072 Auflösung) Inkrementalgeber, 5 Drähte seriell, 20 Bits (1048576 Auflösung) ABZ-Phasen-Inkrementalgeber, 2500P/r (10000 Auflösung) Impuls- und Richtungseingangssignal 2 Gruppen von differentiellen Eingangssignalen (eine für Impuls, die andere für Richtung) Impulsausgang ABZ-Phasendrehgeber-Impulsausgang über Leitungstreiber Kommunikation Anschluss an PC (auf dem iMotion installiert ist) über USB-Schnittstelle Steuerungsmodus ① Lageregelung; ② Geschwindigkeitsregelung; ③ Drehmomentregelung Lageregelung Steuereingang ① Abweichungszähler löschen;② Befehlsimpulseingangssperre;③ Elektronisches Getriebe schalten;④ Verstärkungsschaltung, etc Steuerung Ausgang Positionierung abgeschlossen (in-Position) Maximale Impulseingangsfrequenz Leitungstreiber: 1Mpps Offener Kollektor: 200Kpps Pulseingangsmodus Differenzeingang, mit Parametereinstellung (① positiv/ negativ; ② A-Phase/B-Phase; ③ Befehl/Richtung) Elektronisches Getriebe (Teilung/Multiplikation des Befehlsimpulses) 1/1000~1000 mal Filter Glättungsfilter, FIR-Filter, Zeitverzögerungsfilter Impulsausgang Phase A, Phase B und Phase C: Leitungstreiberausgang Impulsausgangsteilung: in einem Bereich von 1 bis 1/4 der Encoderauflösung Geschwindigkeitssteuerung Steuereingang ① 1. interne Geschwindigkeit; ② 2. interne Geschwindigkeit; ③ 3. interne Geschwindigkeit; ④ Stillstandsklemme Steuerung Ausgang At-Geschwindigkeit (Ankunft der Geschwindigkeit) Interner Geschwindigkeitsbefehl 8-fache Geschwindigkeit mit Parametereinstellung
