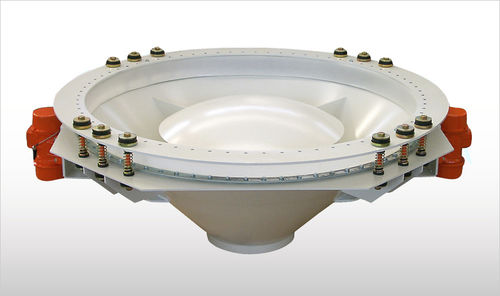

Edelstahl-Vibrationsboden BA series

Der BA von EXTRAC ist ein Vibrationsaustragsboden. Industriell in Großserie gefertigt, zeichnet sich der BA durch seinen nahtlosen Konus und seine doppelgeflanschte, nahtlose Dichtung aus. Die Konstruktionsmerkmale des BA gewährleisten einen absolut sicheren Betrieb. Der BA Vibrationsaustragsboden ist ein Anbaukonus, der durch Eigenvibration den Massefluss von Schüttgütern aus Trichtern oder Silos begünstigt. Der BA Vibroboden besteht aus einem auf einer speziellen Maschine nahtlos geformten Konus aus Normalstahl oder Edelstahl, einer nahtlosen Dichtmanschette aus SINT Polymerwerkstoff mit oben und unten integriertem Flansch, Aufhängungen zur Verbindung des Schwingbodens mit dem Silo, sowie aus einem oder zwei elektrischen Vibrationsmotoren. Um den BA Vibroboden anbauen zu können, muss der Siloauslaufkonus kürzer sein als gewöhnlich, bzw. einen sehr großen Auslaufdurchmesser aufweisen. Ein spezieller, vorab oder zusammen mit dem Schwingboden gelieferter Flansch wird zunächst vor Ort an den Siloauslauf geschweißt. Spezielle Aufhängungen und eine nahtlose Dichtmanschette aus SINT Polymerwerkstoff stellen eine elastische Verbindung zwischen Silo und Vibrationsaustragsboden her. Ein oder in manchen Fällen zwei Vibrationsmotoren versetzen den Vibroboden jedes Mal in Schwingung, wenn das nachgeschaltete Dosierorgan zum Produktaustrag eingeschaltet wird. Während des Betriebs beschreibt der Schwingboden eine kreisende Bewegung, die auf das Schüttgut im Silo übertagen wird. Das Ergebnis ist ein gleichförmiger Massefluss durch den Auslauf des Vibrationsaustragsbodens in das nachfolgende Dosiergerät.
