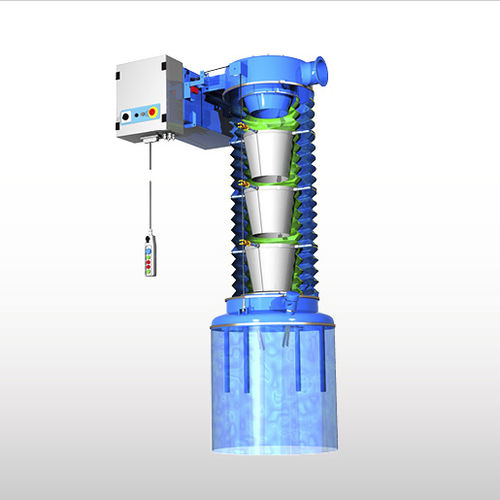

Offene Ladetülle ZH

für LKWTeleskop

ZH-Verladegarnituren gewährleisten ein effizientes, staubfreies Entladen von trockenen, staubigen Schüttgütern auf offene Lkw, Behälter oder Halden. Die Teleskop-Verladegarnituren der Baureihe ZH werden zur staubfreien Verladung von trockenen Schüttgütern auf offene Lkw und Eisenbahnwaggons verwendet. Die Verladeschurren sind innen mit konischen Stahltassen zur Leitung des Materialflusses und einem äußeren doppelwandigen Balg zur Entstaubung ausgerüstet. Die Teleskopverlader der Baureihe ZH sind zur kontinuierlichen Schüttgutverladung bei einem maximalen Durchsatz von 250 m3/h geeignet. Am unteren Ende ist der Verlader mit einer Staubschürze zur Auflage auf der Ladefläche bzw. auf dem Schüttgut ausgestattet. Die Verladegarnitur wird über eine Handwinde oder eine elektrische Seilwinde betrieben. Der seitliche Flanschstutzen am oberen Gehäuseteil kann vor Ort an eine Zentralentstaubung angeschlossen werden. Zunächst wird der Verlader aus der Stand-by Position auf die Ladefläche des Lkw oder Waggons heruntergefahren. Sobald die Stützfüße die Ladefläche berühren, stoppt ein außen am Seilwindenkasten angebrachter Schlaffseilschalter die Fahrt. Der Endschalter im Seilwindenkasten verhindert dagegen ein Aus- und Einfahren des Verladebalgs über den Endpunkt hinaus. Die Schüttgutverladung beginnt mit dem Öffnen der Siloabsperrklappe. Sobald der Verladebalg komplett eingefahren ist, stoppt der Endschalter im Inneren des Seilwindenkastens den Betrieb.
