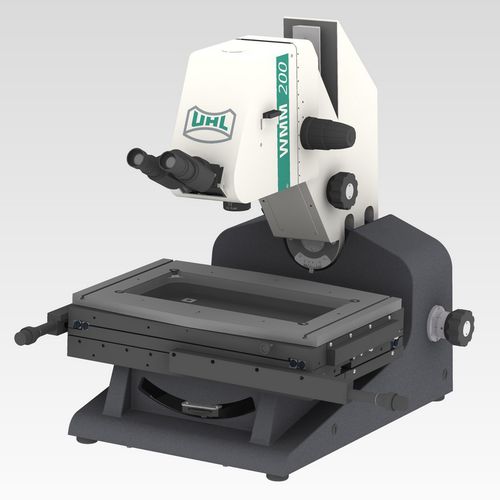

Optisches Mikroskop WMM200

MessbinokularTisch

Hochwertiges und robustes Werkstatt-Messmikroskop mit schwenkbarer Säule, Binokulareinblick und brillanter Optik. Das modulare Konzept bietet jedem Kunden seine maßgeschneiderte Gerätekonfiguration. • neigbarer Binokulareinblick (25° bis -5° zur horizontalen) • optisches System mit telezentrischem Strahlengang • wechselbare Objektive • Schnell- und Feinverstellung des Messtisches oder motorischer Antrieb • leichtgängiger koaxialer Grob- und Feinfokustrieb • stabiles Stativ aus Aluminiumguss • Stativsäule um +/- 20° per Handrad schwenkbar • zusätzliche Höhenverstellung um 200 mm • stufenlose Durchlicht- und koaxiale Auflichtbeleuchtung mit Glasfaser und Kaltlichtquelle • hochauflösende digitale Videokamera Speziell zur Vermessung von Profilen im Normalschnitt (z.B. Schneckentriebe, Gewindebohrer, etc), lässt sich die komplette Einheit aus Mikroskop-Säule und Durchlichtbeleuchtung um +/- 20 ° per Handrad schwenken. Der Schwenkwinkel lässt sich an einer Skala mit 1° Teilung ablesen. Das Handrad ermöglicht durch seinen präzisen Antrieb und die feine Untersetzung von 2° pro Umdrehung ein genaues Einstellen des Betrachtungswinkels. Die Säule lässt sich dann per Klemmhebel in dieser Position sicher arretieren. Der präzise Messtisch bietet einen Messbereich von 250 x 150 mm und besitzt eine Schwenkplatte zur manuellen Werstückausrichtung in einem Bereich von +/- 4°. Die Z-Achse bietet eine Grob- / Feinverstellung zum Fokussieren mit einem Hub von 150 mm. Zusätzlich besitzt das WMM200 eine arretierbare Höhenverstellung per Handrad von 200 mm.
