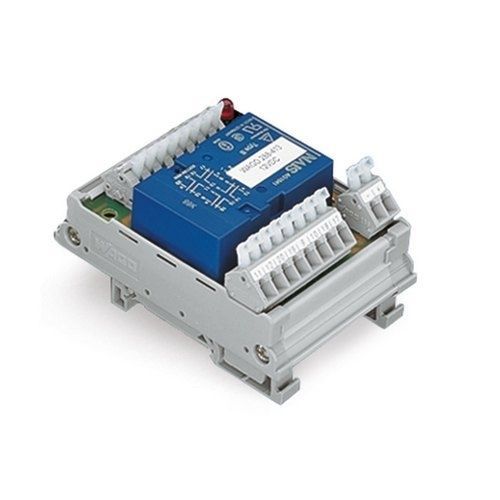

Elektromechanisches Relaismodul 287 series

ACSchaltHutschienen

Relaismodul mit angetriebenen Kontakten; Nenneingangsspannung: 24 V AC/DC; 4 Öffner- und 4 Schließerkontakte; Dauerstrombegrenzung: 6 A; Modulbreite: 64 mm; 2,50 mm²; grau Bei Bedarf kann eine Lüftungsöffnung in den Deckel eingebracht werden, wodurch die Schutzart von IP67 auf IP30 reduziert wird. Sollte ein Außenkontakt (20) verschweißen, so bleibt der zwangsbetätigte Innenkontakt (12), der vom Betätiger angetrieben wird, geöffnet. Der Drehanker bleibt frei beweglich. Die nicht betroffenen Kontaktpaare können normal arbeiten (d. h. ihre Schließer- oder Öffnerfunktion bleibt unbeeinflusst). Sollte ein innerer Kontakt verschweißen (12), wird die Bewegung des Drehankers über den Antrieb blockiert. Offene Kontakte aller vier Kontaktpaare bleiben offen. Diese Anordnung entspricht dem konventionellen, zwangsgeführten Betrieb.
