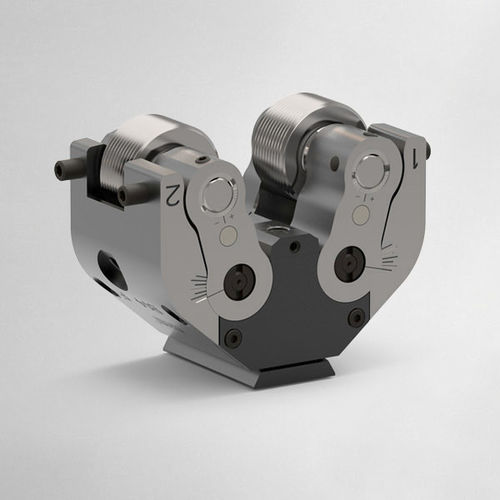

Rollwerkzeug für Gewinde B series

Tangential

Mit dem Wagner Tangential-Rollsystem werden Gewinde höchster Qualität und Oberflächengüte bei kürzesten Bearbeitungszeiten erzeugt. Das Tangential-Rollwerkzeug ist mit dem Adapter auf dem Werkzeugträger, z. B. einer Revolverscheibe, montiert. Es fährt mit konstantem Vorschub auf das rotierende Werkstück. Die Gewinderollen werden durch Kontakt mit dem Werkstück in Rotation versetzt und formen beim weiteren Vorschub des Werkzeugträgers das Gewinde. Sobald die Gewinderollen die Werkstückmitte erreicht haben, wird ohne Verweilzeit der Eilrücklauf eingeleitet und somit das Werkstück freigegeben. Höchste Produktivität erzielen Sie durch den Einsatz präziser Gewinderollen mit maximaler Standzeit. Diese sind in Durchmesser, Steigung und Form an das zu rollende Gewinde angepasst. Wagner Tangential-Rollsysteme sind in verschiedenen Baugrößen lieferbar und für die Bearbeitung von Werkstücken von Ø 1,6 bis 52 mm geeignet. Beste Rollergebnisse bei Feingewinden werden durch den Einsatz unserer Werkzeugvariante „F“ erreicht. Bei Gewinden mit sehr kleinen Steigungen ist es wichtig, das Axialspiel der Gewinderollen so gering wie möglich zu halten. Mit der patentierten Wagner Axialspiel-Feineinstellung kann das axiale Rollenspiel in 0,02-mm-Schritten minimiert werden. Die Feineinstellung ist optional verfügbar. Profilrollen für spezielle Anwendungsfälle wie Rollen von Schmiernuten, Rändelungen oder Glätten sind ebenfalls lieferbar. ANWENDUNGSGEBIETE Zylindrische und konische Gewinde, Rechts- und Linksgewinde sowie Regel- und Feingewinde Gewinde hinter einem Bund Gewinde bis dicht an einem Bund Sehr kurze Gewinde Gewinde bei nicht freiem Werkstückende Gewinde mit sehr kurzem Auslauf
