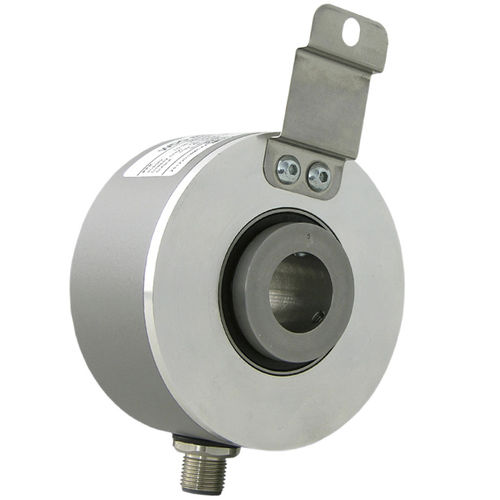

Inkrementaler Drehgeber WDG 80HoptischHohlwelleAluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- optisch
- Installierung
- Hohlwelle
- Material
- Aluminium
- Schutzart
- gehärtet, IP65
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
3.840 unit
- Baugröße
80 mm
(3,15 in)- Achsdurchmesser
10 mm
(0,39 in)- Länge
46 mm
(1,811 in)- Ausgangsfrequenz
Min: 100 kHz
Max: 200 kHz
- Prozesstemperatur
Min: -20 °C
(-4 °F)Max: 80 °C
(176 °F)
Beschreibung
Drehgeber inkremental, optisch,
Welle: Ø 10, 12, 14, 15, 16, 18, 20, 25, 27 mm, H8,
Schutzart: IP65,
Signalformen: Rechteck oder Sinus/Cosinus.
Highlights
• Robuster und wirtschaftlicher Drehgeber
• Hohe Schutzart IP65
• Durchgehende Hohlwelle 10 bis 27 mm
• Voller Anschlussschutz bei 10 VDC bis 30 VDC
• Mit Frühwarnausgang
• Einfache Montage
Produkt-Details
Flansch
Hohlwelle (durchgehend)
Aluminium, beschichtet
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 12 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 14 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 15 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 16 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 18 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
Ø 20 mm
Max. Wellenbelastung radial: 200 N
Max. Wellenbelastung axial: 100 N
