Absoluter Drehgeber WDGA 58A
Magnetmit VollwelleSingleturn

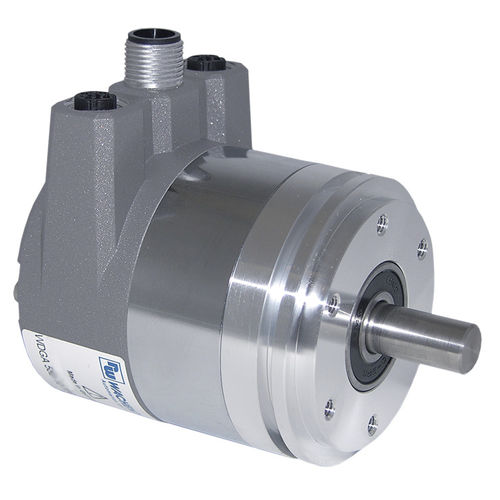

Absoluter Drehgeber - WDGA 58A - Wachendorff Automation GmbH & Co. KG - Magnet / mit Vollwelle / Singleturn
Absoluter Drehgeber - WDGA 58A - Wachendorff Automation GmbH & Co. KG - Magnet / mit Vollwelle / Singleturn
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Magnet
Installierung
mit Vollwelle, Singleturn, Multiturn, Synchroflansch
Ausgangssignal
EtherCAT
Schutzniveau
wartungsfrei, IP65, IP67
Weitere Eigenschaften
kompakt
Baugröße

58 mm
(2,28 in)

Beschreibung

Drehgeber absolut, magnetisch, EtherCAT WDGA 58A Bushaube: Anschluss über 3x M12-Stecker Vollwelle, Synchroflansch Gehäuse: Ø 58 mm 16/43-bit Single-/Multiturn Vollwelle: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8" Protokoll: EtherCAT Geräteprofil: CiA DS-406 V4.0.2, Class 3 Highlights • EtherCAT, Single- und Multiturn • Kompakte Bauform mit Bushaube • Single-/Multiturn (max. 16 bit/43 bit) • Zukunftsweisende Technologie • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s • Höchste Lagerlasten bis 220 N radial, 120 N axial • CoE, FoE, EoE Produkt-Details Flansch Synchroflansch Gehäuse Ø 58 mm Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung bis zu 65.536 Schritte/360° (16 Bit) Multiturn Auflösung 43 Bit Welle Ø 6 mm Hinweis: Achtung: Keine Option AAS = IP67 rundum Wellenlänge: L: 12 mm Max. Wellenbelastung radial: 125 N Max. Wellenbelastung axial: 120 N Ø 8 mm Hinweis: Achtung: Keine Option AAS = IP67 rundum Wellenlänge: L: 19 mm Max. Wellenbelastung radial: 125 N Max. Wellenbelastung axial: 120 N Ø 10 mm Wellenlänge: L: 20 mm Max. Wellenbelastung radial: 220 N Max. Wellenbelastung axial: 120 N Ø 9,525 mm Hinweis: Achtung: Keine Option AAS = IP67 rundum Wellenlänge: L: 20 mm Max. Wellenbelastung radial: 220 N Max. Wellenbelastung axial: 120 N Max. Betriebsdrehzahl 8000 min'-1 Betriebsspannung 10 VDC bis 32 VDC Eigenstromaufnahme: typ. 125 mA Leistungsaufnahme: typ. 3 W Arbeitstemperatur -40 °C bis +85 °C Lagertemperatur -40 °C bis +100 °C Schutzart Gehäuse: IP65, IP67; Welleneingang: IP65
