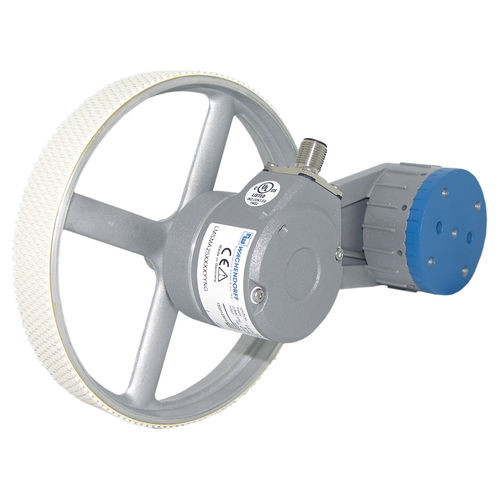

Längenmesssystem LMSMA25

LeistungDruckKraft

Robustes Längenmesssystem LMSMA25 für Strecke oder Geschwindigkeit Kompaktes System mit neuem Federarm, inkl. Drehgeber WDGI 58B und 500 mm Messrad Highlights • Bis zu 0,02 mm/Impuls für hervorragende Messergebnisse • Für viele Oberflächen geeignet • Dämpfende Lagerung • Anpressdruck - Leicht anpassbar durch intelligente Zentraljustierung • Vielseitig montierbar (z. B. Montageprofil) Produkt-Details Beschreibung Mit dem Messsystem LMSMA25 liefern wir Ihnen ein perfekt abgestimmtes, vormontiertes Komplettsystem. Drehgeber Auflösung WDGI 58B10 mit: 500 I/U: 1 Imp./mm = 1,0 mm/Impuls 5000 I/U: 10 Imp./mm = 0,1 mm/Impuls 12500 I/U: 25 Imp./mm = 0,04 mm/Impuls 25000 I/U: 50 Imp./mm = 0,02 mm/Impuls Betriebsspannung/Eigenstromaufnahme: 4,75 VDC bis 5,5 VDC: max. 100 mA 10 VDC bis 30 VDC: max. 100 mA Ausgangsschaltung: TTL, HTL Kanäle: ABN und invertierte Signale Federarm Vorspannkraft: 0 N bis 30 N in 5 N Schritten Achsenlänge: 120 mm Arretierung: Federarm bei 100 ° in Ausgangszustand (Feder nicht belastet) Anpressdruck: Einstellbar, Rasterung in 10 ° Schritten (entspricht 5 N) Material: Aluminium-Druckguss Messräder Messräder U = 500 mm LMSMA25-xxxx-yy-KH mit Messrad MR500KH: Belag: Kunststoff (Hytrel, glatt) Einsatzgebiete: Holz mit glatter Oberfläche, Kunststoffe, Draht, gefettete Metalle, Papier, Pappe, Textilien. LMSMA25-xxxx-yy-KG mit Messrad MR500KG: Belag: Kunststoff (Hytrel, geriffelt) Einsatzgebiete: Papier, Pappe, Kabel, fettfreie Metalle, rohes Holz, Kunststoffe, Textilien, lackierte Oberflächen, Leder, Bodenbeläge.
