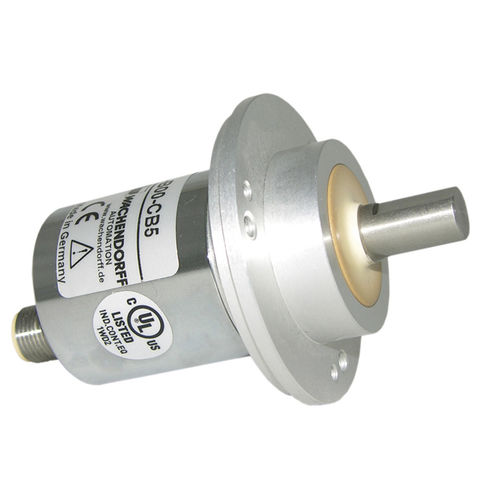

Absoluter Drehgeber WDGA 58SMagnet16-Bit32-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit, 32-Bit
- Drehzahl absoluter Codierer
- 16-Bit, 32-Bit
- Installierung
- mit Vollwelle, Singleturn, Multiturn, Flansch, gekapselt
- Ausgangssignal
- RS-485
- Versorgungsspannung
- 32 V DC, 4.5 V DC
- Material
- Edelstahl
- Schutzniveau
- wartungsfrei, IEC, korrosionsbeständig, IP67, IP65, IP40, IP69K
- Anwendungsbereich
- für Industrieanwendungen
- Weitere Eigenschaften
- kompakt
- Baugröße
58 mm
(2,28 in)- Achsdurchmesser
10 mm
(0,39 in)- Länge
18 mm
(0,709 in)- Rotationsgeschwindigkeit
3.600 rpm
(22.619 rad.min-1)- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Beschreibung
Drehgeber absolut, magnetisch, RS485
Salznebelfest nach DIN EN 60068-2-11
Hochdruck-/ Dampfstrahl-Reinigung
Säuren- und Laugenbeständig;
Vollwelle, Klemmflansch;
16/32-bit Single-/Multiturn;
CRC Checksumme
Highlights
• Salznebeltest nach DIN EN 60068-2-11 erfolgreich bestanden
• Schutzart IP67 + IP69k (Hochdruck-/ Dampfstrahl-Reinigung)
• Korrosionsbeständig
• EnDra®: Wartungsfrei und umweltschonend
• RS485
• Single-/Multiturn (ST + MT max. 32 bit)
• Zukunftsweisende Technologie mit 32 Bit-Prozessor
• 2-Farb-LED als Anzeige von Betriebszustand
Produkt-Details
Flansch
Klemmflansch
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung
bis zu 65.536 Schritte/360° (16 Bit)
Multiturn Auflösung
bis zu 32 Bit.
Wellenlänge: L: 18 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 100 N
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; (IP40 bei K1)
