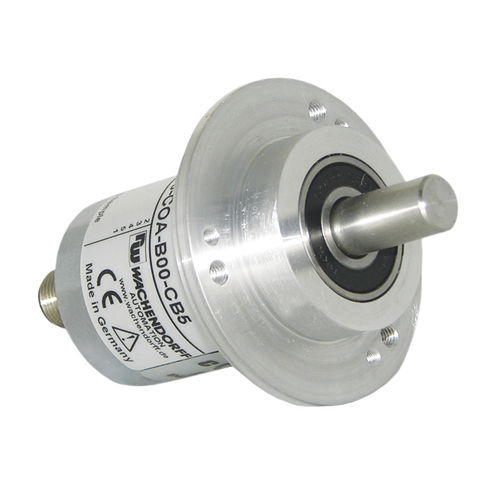

Absoluter Drehgeber WDGA 58BMagnet16-Bit32-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit, 32-Bit
- Drehzahl absoluter Codierer
- 16-Bit, 32-Bit
- Installierung
- mit Vollwelle, Singleturn, Multiturn, Flansch
- Ausgangssignal
- CANopen LIFT
- Versorgungsspannung
- 32 V DC, 4.5 V DC
- Material
- Edelstahl
- Schutzniveau
- wartungsfrei, IP67, IP65
- Weitere Eigenschaften
- hochauflösend
- Baugröße
58 mm
(2,28 in)- Achsdurchmesser
Max: 10 mm
(0,39 in)Min: 6 mm
(0,24 in)- Länge
Max: 20 mm
(0,787 in)Min: 12 mm
(0,472 in)- Rotationsgeschwindigkeit
8.000 rpm
(50.265 rad.min-1)- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Beschreibung
Drehgeber absolut, magnetisch,
CANopen LIFT WDGA 58B,
Vollwelle, Klemmflansch;
16/32-bit Single-/Multiturn;
Kommunikationsprofil CiA 301;
Applikationsprofil CANopen LIFT CiA 417;
Binär-Code
Highlights
• EnDra®: Wartungsfrei und umweltschonend
• CANopen LIFT, Single- und Multiturn
• Kommunikationsprofil CiA 301
• Applikationsprofil CANopen LIFT CiA 417
• Single-/Multiturn (max. 16 bit/32 bit)
• Zukunftsweisende Technologie mit 32 Bit Prozessor
• 2-Farb-LED als Anzeige von Betriebszustand und
• Fehlermeldung nach CiA 303-3
• Höchste Lagerlasten bis 220 N radial, 120 N axial
Produkt-Details
Flansch
Klemmflansch
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung
65.536 Schritte/360° (16 Bit)
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Max. Betriebsdrehzahl
8000 min'-1
Betriebsspannung
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
