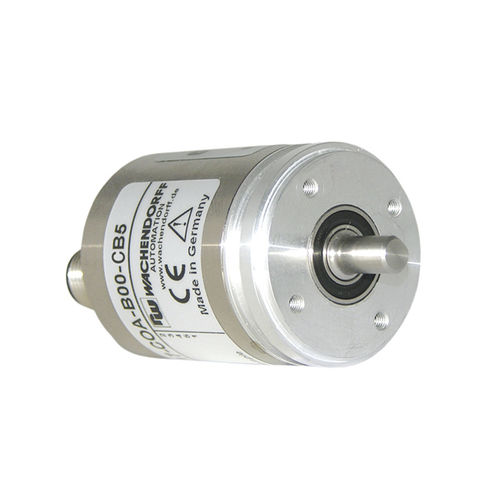

Absoluter Drehgeber WDGA 36A

Magnet16-Bit32-Bit

Drehgeber absolut, magnetisch, CANopen Vollwelle, Synchroflansch; 16/43-bit Single-/Multiturn; Kommunikationsprofil CiA 301 Geräteprofil CiA 406 V3.2 class C2; Binär-Code Highlights • CANopen - Kommunikationsprofil CiA 301 - Geräteprofil für Drehgeber CiA 406 V3.2 class C2 • LED für Statussignalisierung (CiA 303-3) • Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO • Umfangreiche CANopen Funktionalität - Positions-, Geschwindigkeits- und Beschleunigungsobjekte - Wahlweise Endschalter- und Nockenschaltfunktionen - bis zu 4 Transmit PDO´s individuell konfigurierbar - Skalierung - Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten Produkt-Details Flansch Synchroflansch Gehäuse Ø 36 mm Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung 65.536 Schritte/360° (16 Bit) Multiturn Auflösung bis zu 32 Bit mit high precision value bis zu 43 Bit. Wellenlänge: L: 11,5 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 8 mm Wellenlänge: L: 18 mm Max. Wellenbelastung radial: 50 N Max. Wellenbelastung axial: 50 N Betriebsspannung 10 VDC bis 32 VDC Eigenstromaufnahme: typ. 50 mA Leistungsaufnahme: max. 0,5 W
