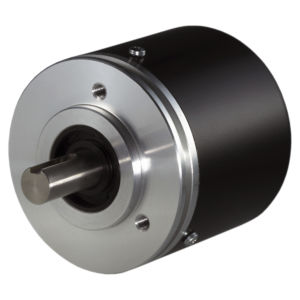

Absoluter Drehgeber MS70016-Bit20-Bitmit Vollwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Drehzahl absoluter Codierer
- 16-Bit, 20-Bit
- Installierung
- mit Vollwelle, Singleturn, Multiturn, Synchroflansch
- Ausgangssignal
- BiSS-C, SAE J1939, SSI, CANopen, PROFINET, EtherCAT, PROFIBUS
- Versorgungsspannung
- 5 V DC, 8 V DC
- Material
- Aluminium
- Schutzniveau
- Standard, IP65
- Anwendungsbereich
- für Industrieanwendungen
- Achsdurchmesser
Min: 10 mm
(0,39 in)Max: 12 mm
(0,47 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Ausgangsfrequenz
500 kHz
- Prozesstemperatur
Min: -20 °C
(-4 °F)Max: 100 °C
(212 °F)
Beschreibung
Multiturn Encoder erfassen neben den Winkelschritten pro Umdrehung auch mehrere Umdrehungen. Mit der Antriebswelle ist ein internes Untersetzungsgetriebe verbunden, über das die Anzahl der Umdrehungen erfasst wird. Alternativ kann dies auch elektronisch ermittelt werden.
Der Messwert bei Multiturn Gebern setzt sich damit aus der Winkelposition und der Anzahl der Umdrehungen zusammen. Der erfasste Messwert wird ebenfalls verrechnet und je nach Schnittstelle über verschiedene Interface-Module ausgegeben. Die verfügbar Schnittstellen sind hier: SSI, Canopen, CAN SAE J1939, RS485, Profibus, Profinet, Ethercat, Biss-C.
Baugröße: Ø 70 mm
Codierung: Binär, Gray
