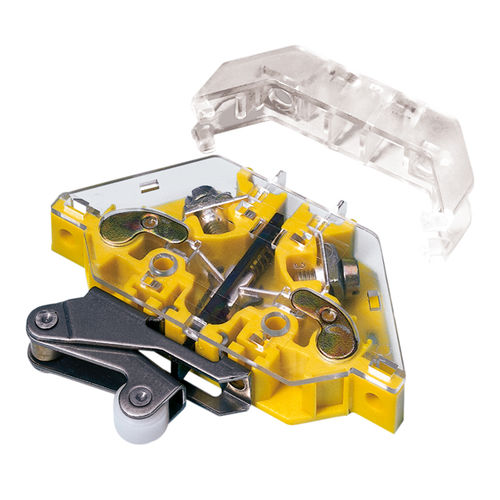

Gleichstromschalter SO / SS

einpoligIP40Schnapp

Das Gleichstrom-Schaltelement wird für Signal- und Meldezwecke eingesetzt. Die Schnappmechanik verhindert bei langsamer Stößelbetätigung eine schleichende Kontaktöffnung. Das Löschen des bei Gleichstrom auftretenden Lichtbogens wird durch 2 hochwertige Dauermagnete unterstützt. Diese sind so angeordnet, dass die Poliarität beim Anschluss der +/- Leiter nicht beachtet werden muss. Dagegen ist bei der Montage der Schaltelemente die Poliarität der Löschmagnete zu beachten, damit eine gegenseitige nachteilige Beeinflussung verhindert wird. Zur Poliaritätkennzeichnung der eingebauten Löschmagnete stehen 4 verschiedenfarbige Schaltelemente zur Verfügung. Die Montage der Schaltelemente darf nur auf nichtmagnetisierbaren Werkstoffen, mit Schrauben usw. aus Nicht-Eisen-Metall, erfolgen. Die selbstreinigende Silberkontakte sind für geringe Schalthäufigkeit, kleine Ströme und Spannungen geeignet. Die Kontakte können vergoldet geliefert werden (ca. 0,2µ). Dies ist unter 42 Volt erforderlich. Der seitliche Schraubanschluss M3,5 ist für 2 Leiter max. 2,5 mm² geeignet. Der Steckanschluss oben 4,8 x 0,8 mm ist nach DIN 46247. Der seitliche Anschluss kann auch mit Steckfahnen 4,8 x 0,8 mm ausgerüstet werden. Es können mehrere Schaltelemente aufeinandergesteckt und gemeinsam betätigt werden. Die Flachsteckanschlüsse sind dann nur noch beim obersten Schaltelement zugängig. Die Schaltelemente können mit einem Berührungsschutz nach DN VDE 0106 Teil 100 ausgerüstet werden.
