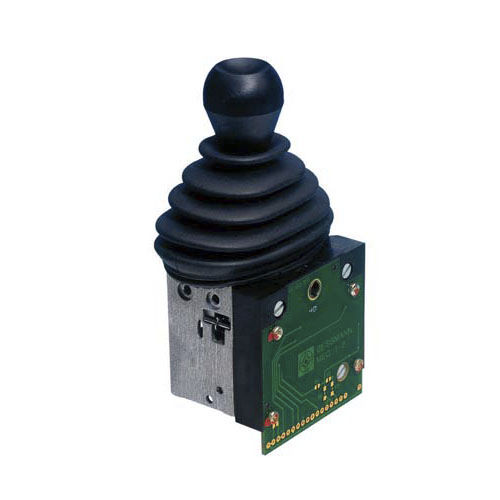

Einachsiger Joystick S14

kompaktmit Potentiometerfür Fernbedienung

Der S14 ist ein für den Fernsteuer- und Elektrohydraulikbereich konzipierter kompakter Einachs-Joystick. Durch den modularen Aufbau ist dieses Schaltgerät universell einsetzbar. Die integrierte Sensorik verfügt über Signal- und Potentiometerbahnen in Leitplastik-Technologie. Optional sind auch Schaltkontakte verfügbar. – Joystick für Fernbedienungen – Mechanische Lebensdauer bis zu 6 Millionen Schaltspiele – Schutzart bis IP65 – Modularer Aufbau, daher sehr flexibel einsetzbar – Kombinierbar mit vielen Gessmann-Griffen – Encoder mit integriertem Potentiometer aus leitfähigem Kunststoff – Kontakte 2A 250V AC15 – Rastpunkte und Endlagenverriegelung verfügbar – Mit Federrückzug oder Reibungsbremse Kontakte • 2A 250 V AC15 • Gehäuseklemme ® Anschluss • 6 Kontakte pro Achse Encoder • Widerstandsfähigkeit des Potentiometers: • 2 x 1,5 kOhm • 2 x 5 kOhm • 2 x 10 kOhm • 6 bit Gray-Code Stromausgang • 20…0…20 mA • 20…4…20 mA • Versorgungsspannung 18-30 V • Spannungsausgang • 10…0…10 V • Versorgungsspannung 18-30 V Hall-Potentiometer • 0,5…2,5…4,5 V • Kennlinie: • parallel • gegenläufig • Versorgungsspannung 5 V DC Funktionen • Rückzugfeder • Reibungsbremse • Verriegelung max. 6-stufig • Auslenkwinkel max. +/-40 Grad • Endlagenverriegelung Technische Daten • Mechanische Lebensdauer S14 : 6 Millionen Schaltspiele • Betriebstemperatur : -40°C bis +85°C • Schutzart : bis zu IP65
