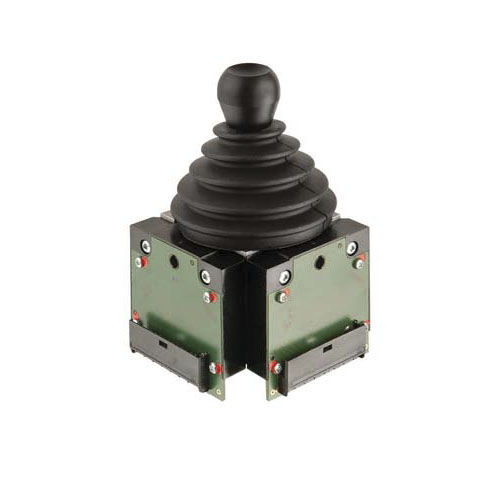

Mehrachsen-Joystick V14

mit PotentiometerMikroschalterfür Fernbedienung

• Joystick für den Fernsteuerbereich • Mechanische Lebensdauer bis zu 6 Millionen Schaltspiele • Schutzart bis IP65 • Modularer Aufbau, daher sehr flexibel einsetzbar • Kombinierbar mit vielen Gessmann-Griffen • Encoder mit integriertem Potentiometer aus leitfähigem Kunststoff • Kontakte 2A 250V AC15 • Rastpunkte und Endlagenverriegelung verfügbar • Mit Rückzugfeder oder Reibungsbremse Der V14 ist ein für den Fernsteuer- und Elektrohydraulikbereich konzipierter kompakter Joystick. Durch den modularen Aufbau ist dieses Schaltgerät universell einsetzbar. Die integrierte Sensorik verfügt über Signal- und Potentiometerbahnen in Leitplastik-Technologie. Optional sind auch Schaltkontakte verfügbar. • Technische Daten • Mechanische Lebensdauer V14 : 6 Millionen Schaltspiele • Betriebstemperatur : -40°C bis +85°C • Schutzart : bis zu IP65 Kontakte • 2A 250V AC15 • Gehäuseklemme ® Anschluss • 6 Kontakte pro Achse Encoder • Potentiometerspur: • 2 x 1,5 kOhm • 2 x 5 kOhm • 2 x 10 kOhm • 6 Bit Gray Code Stromausgang • 20…0…20 mA • 20…4…20 mA • Versorgungsspannung 18-30 V Spannungsausgang • 10…0…10 V • Versorgungsspannung 18-30 V Hall-Potentiometer • 0,5…2,5…4,5 V • Kennlinie: • parallel • gegenläufig • Versorgungsspannung 5 V DC Funktionen • Rückzugfeder • Reibungsbremse • Verriegelung max. 6-stufig • Auslenkwinkel max. +/-40 Grad • Endlagenverriegelung
