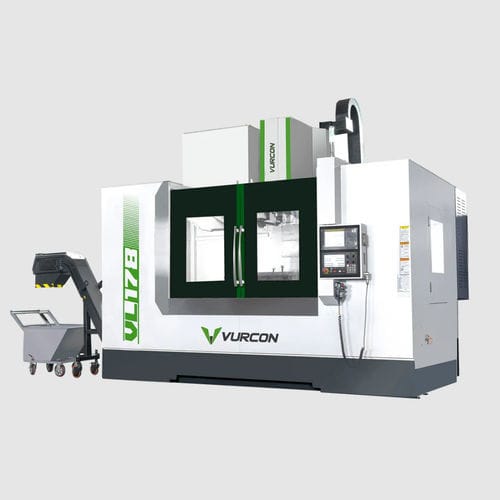

3-Achs-Bearbeitungszentrum VL-178vertikalBT 40BBT40
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- BT 40, BBT40
- Anzahl Werkzeuge
- 24 Werkzeuge
- Weitere Eigenschaften
- starr
- X-Hub
1.700 mm
(66,93 in)- Y-Hub
800 mm
(31,5 in)- Z-Hub
800 mm
(31,5 in)- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.832 rad.min-1)Min: 20 rpm
(126 rad.min-1)- Leistung
15 kW
(20,39 hp)- Vorrückgeschwindigkeit X-Achse
24 m/min
- Vorrückgeschwindigkeit Y-Achse
24 m/min
- Vorrückgeschwindigkeit Z-Achse
24 m/min
- Werkzeuggewicht (max.)
8 kg
(17,6 lb)- Positioniergenauigkeit
0,016 mm
(0,00063 in)- Wiederholbarkeit
0,008 mm
(0,00031 in)- Gesamtgewicht
16.500 kg
(36.376,27 lb)- Gesamtlänge
5.500 mm
(216,5 in)- Gesamtbreite
3.250 mm
(128 in)- Gesamthöhe
3.560 mm
(140,2 in)
Beschreibung
Linearführungen und Rollenschlitten auf X/Y/Z-Achsen
Kopfleistung 11/15 Kw, Drehmoment 191 Nm
Ölgekühlter Kopf
Spindeltyp: BT40 (BBT40)
Fanuc 0iMF Plus Steuerung (Typ 2) (15" Touchscreen) mit Fanuc Manual Guide i
Elektronisches Handrad
Kettenförmiger Späneförderer (+ Wendelspindel)
Vorgespannte Kugelumlaufspindeln
Starres Gewindeschneiden
Klimatisierung im Schaltschrank
Werkstück-Kühlsystem
Wärmetauscher im Schaltschrank
Automatische Abschaltung
Vollkapselung
Führungsölsammler
Kühlmittel durch das Werkzeug 20 bar
Luftdichtung an der Spindel
Automatisches Schmiersystem
RS232 Schnittstelle
Luftpistole und Kühlmittelpistole
Elektronisches Handrad
Nivellierschuhe
Sektoren, in denen es verwendet wird:
ARMAMENT
BILDUNG / AUSBILDUNG
WERKZEUGHERSTELLER-INDUSTRIE
WARTUNG
ALLGEMEINE BEARBEITUNG
FORMEN / WERKZEUGE / SONSTIGES
ENGINEERING UND FERTIGUNGSSERVICE
---
