Schweißkontrollsystem ATP0 series

DruckluftVakuum

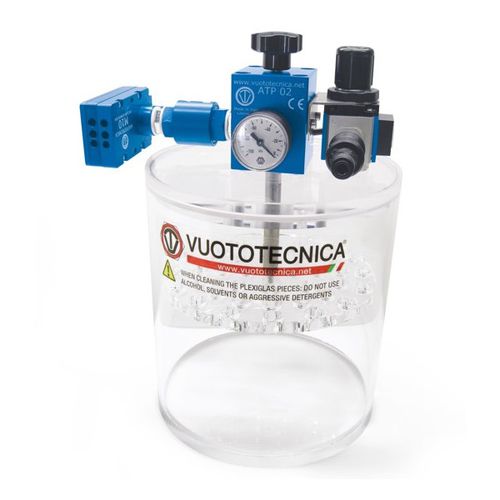

Auch diese Apparate wurden zum Überprüfen der Dichte von Schweißnähten von Flowpacks, Zellophan- oder PVC-Verpackungen von Snacks oder anderen Lebensmitteln entwickelt. Sie bestehen aus: - Einem zylindrischen Behälter aus transparentem Plexiglas in den Wasser gegossen und das Vakuum erzeugt wird. - Einer mobilen Abdeckung aus transparentem Plexiglas mit einer Lochscheibe im unteren Teil, die mittels eines Distanzbolzens befestigt ist und die Aufgabe hat, den Flowpack im Behälter unter Wasser zu halten. Im oberen Teil befinden sich die Instrumente für die Erzeugung, Handhabung und Kontrolle des Vakuums. - Einem mehrstufigen Vakuumerzeuger mit mehrfachen Ejektoren. - Einem Rückschlagventil an der Ansaugung des Vakuumerzeugers, das das Zurückströmen der Luft in den Behälter bei stillstehendem Vakuumerzeuger verhindert. - Einem Schiebeventil für die Unterbrechung der Druckluft. - Einem Reduzierer für die Versorgungsdruckluft mit Druckmesser. - Einem manuell betätigtem 2-Wege-Ventil zum Wiederherstellen des Umgebungsluftdrucks im Behälter. Die Verpackung, die in das Wasser des Behälters eingetaucht ist, bläst sich durch den Effekt des Druckunterschiedes zwischen der Umgebungsluft in ihrem Inneren und dem Vakuum im Behälter auf: je höher der Vakuumgrad im Behälter, desto größer ist der Druck, den die Luft in der Packung auf die Wände und somit auf die Schweißnähte ausübt. Das Austreten von Luft aus der Packung, verursacht durch fehlerhafte Schweißnähte, wird durch Luftblasen sichtbar, die zudem auch genau die Stelle anzeigen, an der die Schweißnaht undicht ist.
