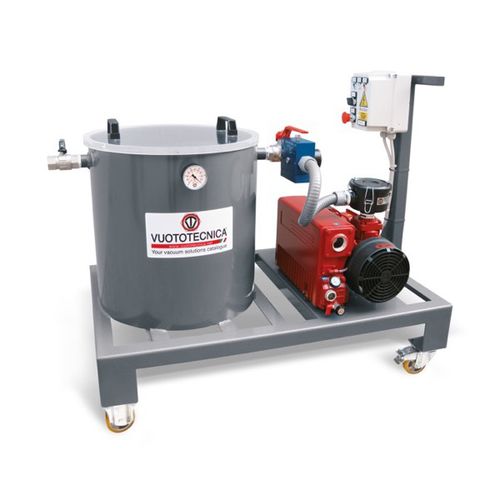

Harzinjektions-Anlage / RTM DR100M0 series

Dieses System wurde für das Formen mit Vakuuminfusionen von Harzen und das Vakuumformen von Verbundfasern entwickelt. Das System besteht aus: - Einem Druckgefäß aus geschweißtem Stahlblech, perfekt vakuum-dicht, mit manuell entfernbaren Abdeckungen aus transparentem Methacrylat. - Einer Drehschieberpumpe mit Ölbadschmierung für Hochvakuum. - Einem Reduzierer für die Einstellung des gewünschten Vakuumgrades. - Einem Vakuummesser für das direkte Ablesen des Vakuumgrades im Druckgefäß. - Einem manuell betätigten 3-Wege-Ventil für die Unterbrechung des Vakuums der Pumpe und das Wiederherstellen des Umgebungsluftdrucks im Inneren des Druckgefäßes. - Einem 2-Wege-Ventil für die Unterbrechung des Vakuums an der Anwendung. - Einem elektrischen Steuerapparat, umschlossen von einem Schutzgehäuse. - Einem Rahmen aus Stahlprofilen für die Montage aller oben beschriebenen Komponenten, montiert auf Rädern für die Mobilität. - Einer Lenkstange zum Lenken und Positionieren des Systems. Für das Formen mit Vakuuminfusion von Harzen wird der regulierte Anschluss des manuellen 2-Wege-Ventils mit der entsprechenden Form verbunden. Der Harz, der sich in einem speziellen Behälter befindet, wird mittels Vakuum in das Innere der Form gesaugt, bis sie vollständig befüllt ist; der überschüssige Harz wird im Druckgefäß gesammelt.
