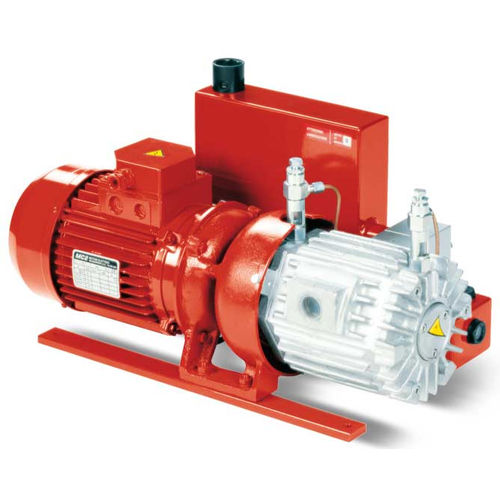

Drehschieber-Vakuumpumpe VTL FG series

ölgeschmierteinstufigmit elektrischem Antrieb

Diese Vakuumdrehschieberpumpen haben eine Ansaugkapazität von 25, 30 und 35 m3/h. Das Schmierverfahren ist die Vakuumschmierung mit Rückführung des Öls und kann mit Hilfe von zwei Öltropfern reguliert werden, die sich auf Höhe der Lager befinden. Der Rotor ist auf seiner Welle verkeilt und wird von unabhängigen Lagern gehalten, die in den beiden Verschlussflanschen der Pumpe eingesetzt sind. Die Pumpe und der Motor sind so zwei unabhängige Einheiten, die mit einer entsprechenden Halterung fixiert und miteinander mit einer elastischen Antriebsverbindung verbunden sind. Diese Form gestattet den Einsatz von Standard-Elektromotoren, deren Form und Größe in der Tabelle angegeben sind. Die Kühlung der Pumpe ist vom Typ Oberflächenkühlung; die Wärme wird durch einen Kühlventilator, der sich zwischen dem Motor und der Pumpe befindet, über die entsprechend gerippte äußere Oberfläche abgegeben. Am Auslass der Pumpe ist ein Auffangtank für das Öl installiert, der einen Trennfilter enthält, welcher die Bildung von Ölnebeln verhindert und gleichzeitig den Geräuschpegel reduziert. An der Ansaugung der Pumpe empfiehlt sich immer die Installation eines Rückschlagventils und eines Filters, um angesaugte Verunreinigungen zurückzuhalten. Diese Pumpen werden ausschließlich mit dreiphasigen Elektromotoren geliefert.
