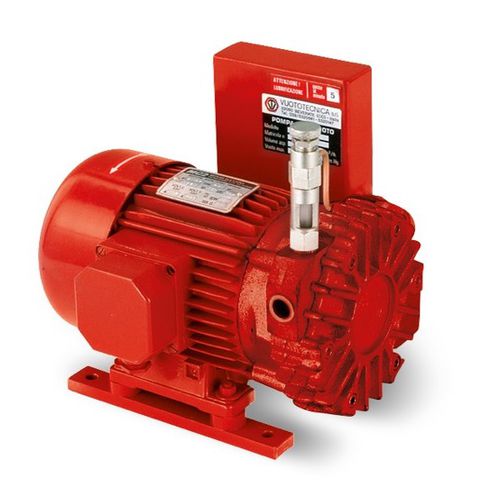

Drehschieber-Vakuumpumpe VTL series

ölgeschmierteinstufigmit elektrischem Antrieb

Diese Vakuumdrehschieberpumpen haben eine Ansaugkapazität von 5 und 10 m3/h. Das Schmierverfahren ist die Vakuum-Schmierung mit Rückführung des Öls und kann mit Hilfe einer Schmiervorrichtung reguliert werden, die sich auf Höhe der Ansaugung befindet. Der Rotor ist freiliegend auf der Antriebswelle verkeilt; aus diesem Grund sind die Platzbedarfsmaße sehr gemäßigt. Motor und Pumpe werden vom Motorgebläse gekühlt (Oberflächenkühlung). Am Auslass der Pumpe ist ein Auffangtank für das Öl installiert, der einen Trennfilter enthält, welcher die Bildung von Ölnebeln verhindert und gleichzeitig den Geräuschpegel reduziert. An der Ansaugung der Pumpe empfiehlt sich immer die Installation eines Rückschlagventils und eines Filters, um angesaugte Verunreinigungen zurückzuhalten. Die Pumpen VTL 5 und 10 können auch mit einphasigem Elektromotor geliefert werden.
