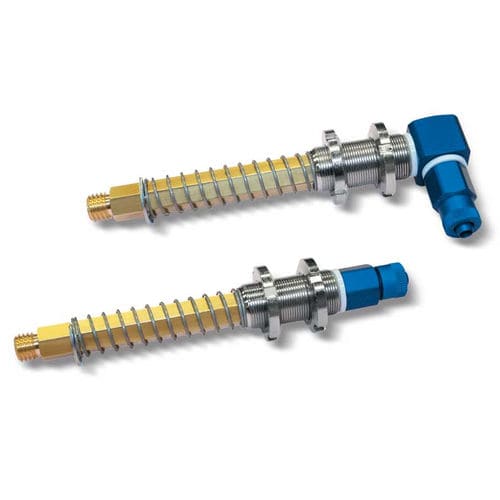

Saugnapfhalter 029528

Einfache sauggreiferhalter verdrehsicher Die technischen Eigenschaften sind fast identisch mit denen der einfachen Sauggreiferhalter, vorher beschrieben; sie unterscheiden sich für den Messingschaft, der einen Sechskantquerschnitt hat, und für die relative Stahlführungsbuchse, die eine Sechskantbohrung hat. Diese Konformation verhindert, dass sich der Schaft um die eigene Achse dreht und somit auch der Sauggreifer darauf aufgeschraubt. Die Führungsbuchse ist mit zwei Ringmuttern mit Feingewinde ausgestattet, um eine hohe Präzision bei der Befestigung des Sauggreiferhalters an der Maschine zu gewährleisten. Sie eignen sich für Sauggreifer mit einem Mindestdurchmesser von 45 mm und einem Maximaldurchmesser von 110 mm, sind aber insbesondere für die Montage von rechteckigen, konkaven oder elliptischen Sauggreifern konzipiert. Die tatsächlichen Federhübe sind: - Für Maß C = 28 mm : 16 mm - Für Maß C = 65 mm : 49 mm - Für Maß C = 95 mm : 74 mm
