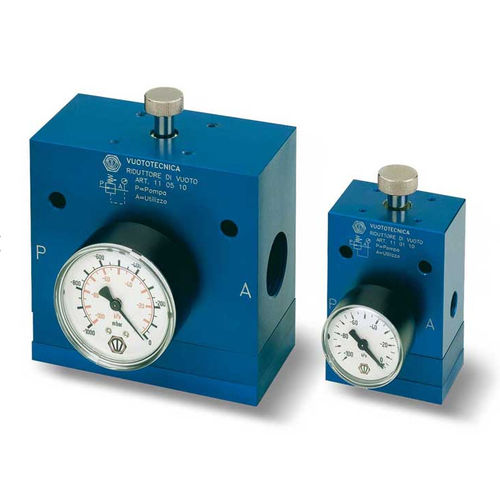

Membran-Vakuumregler 110 series

Zeiger

Diese Geräte haben die Funktion, das Vakuumniveau zu regeln und auf dem voreingestellten Wert konstant zu halten (sekundäre Vertiefung), unabhängig von der Durchflussmenge und den Schwankungen des Vakuumniveaus des Netzwerks (primäre Vertiefung). Sie arbeiten auf Membrankolbenbasis und nutzen die Druckdifferenz zwischen Sekundärdruck und Atmosphärendruck. Im Gegensatz zu Vakuumregelventilen leiten die Reduzierstücke keine Luft in den Kreislauf ein und ermöglichen es so, aus einer einzigen Unterdruckquelle mehrere Ansaugpunkte mit unterschiedlichen Vakuumwerten zu erzeugen. Das Vakuumniveau wird durch Drehen der Rändelschraube im Uhrzeigersinn eingestellt, um es zu erhöhen und gegen den Uhrzeigersinn, um es zu verringern. Technische Daten - Funktionsweise: Membrankolben-Getriebe. - Einstellbarer Betriebsdruck: von 800 bis 1 mbar abs. - Durchflussmengen: von 2 bis 160 m3/h. - Umgebungstemperatur: von -10 bis +80 °C. - Einbaulage: beliebig. Anwendung Vakuumregler werden vor allem in zentralisierten Systemen eingesetzt, bei denen unabhängig vom Vakuumniveau der Zentraleinheit jede Steckdose innerhalb dieses Wertes eingestellt werden kann. Sie ist auch immer dann erforderlich, wenn das Arbeitsvakuum niedriger sein muss als das Primärvakuum.
