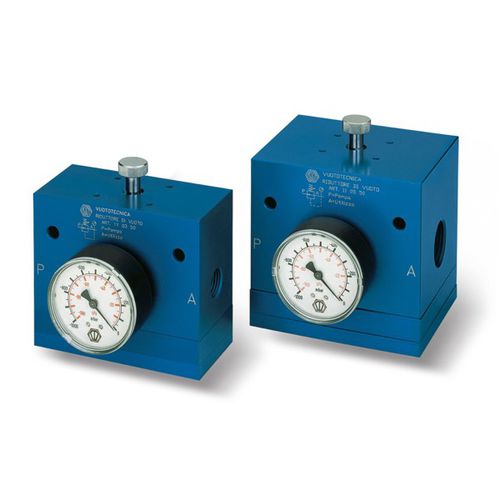

Membran-Vakuumregler 110350

mit Zifferblatt-Anzeige

Reduzierer für niedrigen vakuumgrad Die auf dieser Seite dargestellten Reduzierer basieren auf demselben Funktionsprinzip wie die auf der vorhergehenden Seite beschriebenen und sie haben dieselbe Aufgabe; sie unterscheiden sich lediglich auf Grund ihres Regulierbereiches. So entspricht der minimal einstellbare Wert bei diesen fast dem Umgebungsluftdruck. Die Einstellung des Vakuumgrades wird durch Drehen der Rändelschraube vorgenommen: im Uhrzeigersinn um ihn zu erhöhen und entgegen den Uhrzeigersinn um ihn zu verringern. Technische Eigenschaften - Funktionsweise: Membran-Kolben-Reduzierer. - Regulierbarer Betriebsdruck: 980 bis 1 mbar abs. - Durchflussmengen: 20 bis 160 m3/h. - Umgebungstemperatur: -10 bis +80 °C. - Installationsposition: jede. Einsatz Der Einsatz ist derselbe, wie der zuvor beschriebenen Reduzierer. Diese hier haben jedoch den Vorteil, dass auch Vakuumwerte eingestellt werden können, die nah am Umgebungsluftdruck liegen.
