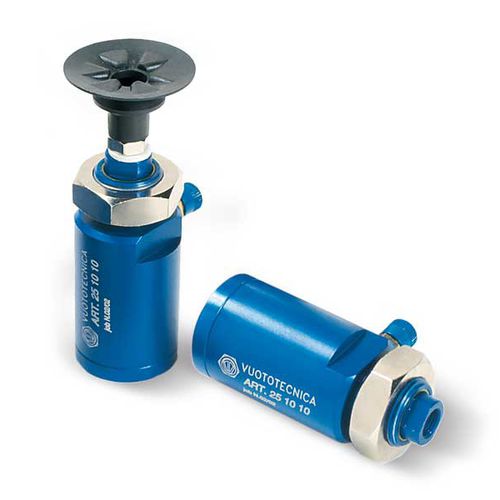

Pneumatikzylinder 25 series

doppeltwirkendfür Hubanwendungenmit hoher Drehzahl

Vakuumzylinder Die auf dieser Seite gezeigten Zylinder sind vakuumbetrieben. Vakuumzylinder erzeugen das Vakuum in der vorderen Kammer des Zylinders und der Schaft, der mit einem Kolben verbunden ist, kommt so gegen die Gegenkraft der Feder an und tritt aus dem Zylinder aus. Der Kolben wird von der Luft bei Atmosphärendruck, die in die hintere Kammer des Zylinders eintritt, durch die perforierte Stange gedrückt. Je größer die Druckdifferenz, die sich zwischen der Vorderkammer des Zylinders im Vakuum und der Hinterkammer bei Atmosphärendruck bildet, desto größer ist die Schubkraft des Kolbens. Es gibt zwei Möglichkeiten, wie die Kolbenstange eingefahren werden kann: 1°) Durch die Verhinderung des Eindringens von atmosphärischer Luft durch das Schaftloch und mit eingesetztem Vakuum wird die Druckdifferenz im Zylinder beseitigt; in diesem Zustand wirken die Kräfte der Kontrastfeder und des atmosphärischen Drucks auf den Schaft selbst, der so in seine Ausgangsposition geschoben wird. 2°) Ohne Vakuum wird in beiden Kammern des Zylinders der Atmosphärendruck wieder hergestellt; auch in diesem Fall kehrt der Schaft, da keine Druckdifferenz mehr vorhanden ist, in seine Ausgangsposition zurück, die durch die Kontrastfeder gedrückt wird. Der erste beschriebene Weg ist das eigentliche Funktionsprinzip, für das der Zylinder ausgelegt wurde. Montiert man einen Sauggreifer auf den gelochten Schaft des Zylinders, wird dieser bei Erzeugen des Vakuums schnell auf das aufzunehmende Objekt gedrückt, hebt es automatisch an und hält es so lang, bis das Vakuum unterbrochen wird.
