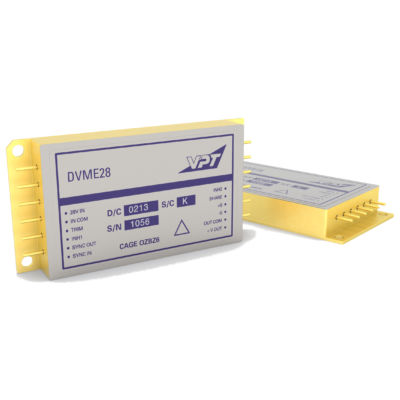

Elektronischer Filter / Tiefpass DVME series

passivEMVfür DC/DC-Wandler

Die Hybrid-EMI-Filter der DVME-Serie sind über den gesamten militärischen (-55 °C bis +125 °C) Temperaturbereich ohne Leistungsreduzierung einsetzbar. Der DVME EMV-Filter wurde entwickelt, um leitungsgeführte Emissionen von zwei DC-DC-Wandlern der DVFL-Serie zu filtern. Diese Filter werden in einer nach ISO 9001 zertifizierten und nach MIL-PRF-38534 und MIL-STD-883 zertifizierten Anlage entwickelt und hergestellt. Merkmale: Zur Verwendung mit DC-DC-Wandlern der DVFL-Serie 0V bis 50V Eingangsbereich mit 80V Transienten pro MIL-STD-704A 15A maximaler Ausgangsstrom 40dB Rauschunterdrückung Niedriges Profil (.400 Zoll) und geringes Gewicht (83g) hermetische Verpackung Volle Leistung über den militärischen Temperaturbereich von -55°C bis +125°C Konformität und Zertifizierungen: Erhältlich qualifiziert nach MIL-PRF-38534 Klasse H und Klasse K, DLA Zeichnung #07004 MIL-PRF-38534 Klasse H und Klasse K zertifizierte Produktionsstätte MIL-STD-704A Eingangsspannungsanforderungen DO-160 ISO-9001 MIL-STD-883 Militär- und Weltraumumgebungsscreening verfügbar MIL-STD-461 Revisionen C, D, E und F Anforderungen an leitungsgeführte Emissionen MIL-STD-461 Revisionen C, D, E und F Anforderungen an die leitungsgebundene Suszeptibilität, wie in der Application Note, MIL-STD-461 Compliance für VPT DC-DC-Wandler und EMI-Filter beschrieben.
