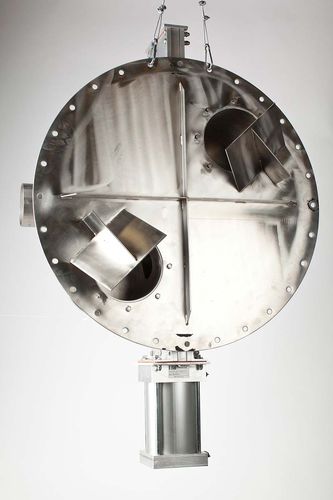

Rohrweiche für pulverförmiges Gut DXX

für trockenes Schüttgut

Der Vortex® Fill Pass Diverter™ bietet eine vielseitige und zuverlässige Lösung zum Befüllen eines oder mehrerer Inline-Wiegebehälter, wenn das Material pneumatisch durch ein geschlossenes System gefördert wird. Die Konstruktion des Fill Pass Diverter nutzt gespreizte Einlass-/Auslassstapel für eine verbesserte Luft- und Materialtrennung, was die Befüllzeit und die Materialverschleppung in der Linie reduziert. Ideale Anwendung: Befüllen von einem oder mehreren Tanks oder Schüttgutbehältern bei der pneumatischen Förderung von trockenen Schüttgütern in einem geschlossenen Kreislaufsystem. Vortex® Fill Pass Diverter™ sind stapelbar, so dass mehrere Förderleitungen verdichtet und zu einer gemeinsamen Quelle geleitet werden können. Wesentliche Merkmale Shimmingsystem für Inline-Wartung Der gespreizte Stapel der Weiche bietet eine bessere Trennung von Luft und Material Materialdeflektor zur Lenkung des Materialflusses und Minimierung der Materialverschleppung Bearbeitete, durchgehende Öffnungen für ungehinderten Materialfluss und zur Aufrechterhaltung des Drucks in der Förderleitung Doppelt wirkender Druckluftzylinder reagiert sofort auf Betätigungsbefehle und sorgt für eine genaue Skalierung in die Trichter die "Scheren"-Wirkung reduziert den Dichtungsverschleiß und minimiert die Materialabscherung Dichtet die geschlossene(n) Öffnung(en) für eine positive Materialabsperrung ab Positive Materialabdichtung/staubdichte Abdichtung über die geschlossene(n) Leitung(en) und zur Atmosphäre Keine Quetschstellen oder freiliegenden beweglichen Teile Art der Beförderung Pneumatische Förderanwendungen mit verdünnter Phase. Kann Dierentialdrücke bis zu 15 psig | 1 barg | 0,1 MPa bewältigen, je nach Schiebergröße. Kann in Druck- oder Vakuumsystemen verwendet werden. Standardgrößen 2 - 6 Zoll | 50 - 150 mm ID- und OD-Durchmesser sind verfügbar. Schedule-Rohrgrößen sind ebenfalls erhältlich. Einlässe und Auslässe Erhältlich in runden Größen. Gesamthöhe 7 - 13 Zoll | 90 - 165 mm
