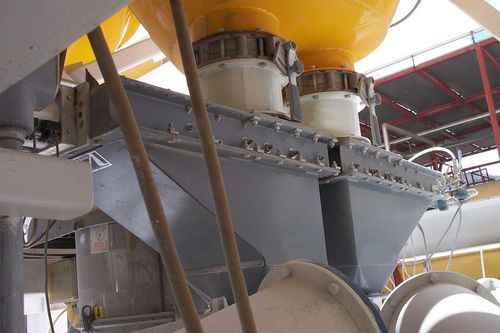

Der Vortex® Aggregate Gate™ wurde für anspruchsvolle Anwendungen entwickelt, bei denen Materialien wie Sand, Kies, ganze Körner und Kohle gefördert werden. Das schmale Profil, die Auswahl an Antrieben und die kundenspezifischen rechteckigen Größen machen diesen Schieber an die meisten bestehenden Anlagen anpassbar. Optional sind Einlass- oder Auslassflansche und Staubrücklaufwannen erhältlich.
Ideale Anwendung: Der Vortex® Aggregate Gate™ ist ähnlich aufgebaut wie der Vortex® Titan Slide Gate™, unterscheidet sich jedoch erheblich in seinem Anwendungsbereich. Er ist ideal für den Transport von größeren, abrasiven trockenen Schüttgütern in Anwendungen, bei denen feine Materialien und Stäube weniger wichtig sind.
Wesentliche Merkmale
Die Dichtungen werden durch eine Reihe von Abweisern und Haltern geschützt, um den Verschleiß zu verringern und die Lebensdauer zu verlängern
Abnehmbare Haube zur einfachen Inspektion des Ventilkörpers
Verdrängungstasche verhindert Verkeilung und Packung in einer Enddichtung
Optionale Rücklaufwanne leitet migrierende Materialien im Ventiloberteilbereich zurück in den Materialfluss
Konstruiert aus speziellen Metallen und Polymeren für anwendungsspezifische Haltbarkeit und Abriebfestigkeit
Modifikationen ermöglichen den Einsatz des Schiebers in Anwendungen mit höheren Temperaturen bis zu 550°F | 290°C
Optionales seitlich montiertes Handrad mit Zahnstangengetriebe für schnelle, manuelle Betätigung
Schieberblatt aus abriebfestem Stahl
Auswechselbare abriebfeste Auskleidungen für lange Lebensdauer
Öffnung
Erhältlich in quadratischen oder rechteckigen Größen. Runde Übergangsoptionen sind verfügbar
Gesamthöhe
4 Zoll | 110 mm
Gewicht
85 - 395 lb | 40 - 180 kg
Flansch-Optionen
Standard-Flansch
Kundenspezifische Flansche sind verfügbar
Optionen für Materialkontakt
Kohlenstoffstahl, Edelstahl 304, abriebfester Stahl 235 BHN, Bronze SAE 660
---
