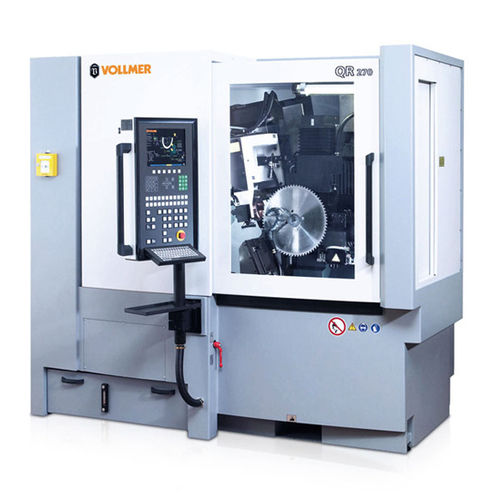

Werkzeugschleifmaschine mit Senkrechtschleifscheibe QR 270

für KreissägeblattvertikalCNC

PKD-KREISSÄGEBLÄTTER IN DER HOCHLEISTUNGS­BEARBEITUNG ERODIERMASCHINE ZUM BEARBEITEN DES ZAHNRÜCKENS PKD BESTÜCKTER KREISSÄGEBLÄTTER In der Hochleistungsbearbeitung werden neben Kreissägeblättern mit Schneiden aus Hartmetall vor allem auch solche Kreissägeblätter eingesetzt, die mit PKD (Poly Kristalliner Diamant) bestückt sind. Sägeblätter mit Schneiden aus PKD zeichnen sich durch eine extrem hohe Standzeit als auch durch eine herausragende Schnittleistung aus. Die Schnittgüte bleibt während des Einsatzes weitgehend erhalten. Grundlage hierfür ist der Schneidwerkstoff PKD mit seinen herausragenden Schneideigenschaften. Mit den PKD-Kreissägeblättern werden überwiegend Holzwerkstoffe geschnitten. Sie sind universell einsetzbar. DIE BEARBEITUNG DER PKD-KREISSÄGEBLÄTTER Die Bearbeitung von Kreissägeblättern mit PKD-Schneidenerfolgt durch das Erodierverfahren. VOLLMER nutzt hierbei die Vorteile von Elektroden aus Kupfer-Wolfram-Legierungen mit hohen Abtragsleistungen und der Gewährleistung bester Oberflächengüten an der PKD-Schneide. KONZEPTION UND AUFBAU DER MASCHINE Bei der QR werden die PKD-Kreissägeblätter am Umfangbearbeitet und in vertikaler Position gespannt. Damit können auch Sägeblätter mit sehr großen Durchmessern (bis 840 mm) bearbeitet werden, ohne die Zugänglichkeit zum Arbeitsraum zu verlieren. Die Kupfer-Wolfram-Elektrode ist so angeordnet, dass mit der Stirnfläche der Topfscheibe erodiert wird. Mit der Stirnseite der Elektrode werden ebene Freiflächen an der Schneide erzeugt mit eindeutig definierten Freiwinkeln, was für das Zerspanungsverhalten des Sägeblatts von großem Vorteil ist.
