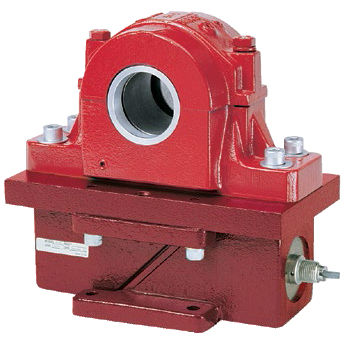

Zugkraft-Wägezelle HTZ-3

BlockDehnungsmessstreifenEdelstahl

Die HTZ-3 Module zur Messung der Bahnspannung sind für die Montage direkt unter den Rollenkugellagern in neuen oder bestehenden Anlagen vorgesehen. Jedes Modul enthält eine integrierte Montageplatte für die Verwendung mit einer optionalen Adapterplatte für Lagerböcke. Das Design der Adapterplatte ermöglicht Messungen nach oben oder unten und bietet Sicherheitsanschlagpunkte an jeder Ecke. Die Messwandler sind aus hochfestem Edelstahl gefertigt, um einen robusten I.-Balken-Messbereich zu erhalten. Eine vollständige Wheatstone-Brücke aus temperaturkompensierten Foil SR-4®-Dehnungsmessstreifen ist an diesem Abschnitt angebracht und für eine hohe Genauigkeit kalibriert. Die daraus resultierende Temperaturstabilität ist auf die enge Abstimmung des Ausdehnungskoeffizienten des Messbereichs mit den Dehnungsmessstreifen zurückzuführen. Die Modulabdichtung erfüllt die Anforderungen von NEMA 4 und IP65. Eine integrierte Kabelverschraubung, epoxidharzversiegelte Dehnungsmessstreifen und ein Messwertaufnehmer aus Edelstahl gewährleisten langfristige Zuverlässigkeit in nassen oder abwaschbaren Umgebungen. Der Platzbedarf unter dem Stehlager ist minimal, was zu vernachlässigbaren Änderungen des Leitungsprofils bei Nachrüstungsinstallationen führt. Die Gesamthöhe des 1000-Pfund-Moduls beträgt 2 Zoll. BLH gibt Empfehlungen zur Dimensionierung des HTZ-3 auf der Grundlage der tatsächlichen Messrollenkonfiguration. Die Module sind mit abgestimmten Ausgangssignalen kalibriert und zertifiziert, um eine Systemkalibrierung vor Ort auf Knopfdruck zu ermöglichen. Merkmale - Kapazitätsbereich: 500, 1K, 2K, 5K, 10K, 20K und 50K lb (227, 454, 907, 2,27K, 4,54K, 9K und 22,7K kg) - Robuster I-Träger-Messbereich aus Edelstahl - Resultierende Kräfte werden in Aufwärts- oder Abwärtsrichtung gemessen - Vollständige Wheatstone-Brücke mit SR-4® Folien-Dehnungsmessstreifen - Werkskalibrierung macht Prüfgewichte vor Ort überflüssig
