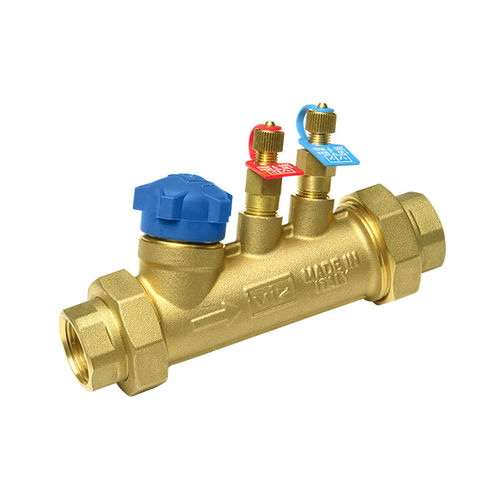

Patronenventil 9920/9925 series
manuellSteuerungGewinde

Patronenventil
Patronenventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Patronen
Betätigung
manuell
Funktion
Steuerung
Korpus
Gewinde, gerade, Messing
Anwendung
Wasser
Weitere Funktionen
Ausgleich
Weitere Eigenschaften
ISO, Standard, automatisch, Entzinkungsschutz
DN

Min: 15 mm
(0,591 in)

Max: 25 mm
(0,984 in)

Druck

25 bar
(362,6 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 130 °C
(266 °F)

Beschreibung

DZR-Messing-Kartuschen (Abb. KRR9) und DZR-Messing-Strangregulierventile in Standardausführung (Abb. 9920) und optional mit Prüfpunkten (Abb. 9925) und VAURIEN-Stellantrieb Zusätzliche Angaben Werkstoff - Messing DZR Messing Typologie - Dynamisches Auswuchten Anschluss - ISO 7/1 DZR Messing ON/OFF automatisches Ausgleichsventil Mit Gewindeanschluss F/F (ISO 7/1 Rp) Große Auswahl an Durchflussmengen verfügbar (siehe Abschnitt Patronen) Erhältlich in den folgenden Ausführungen: ● Fig. 9920, mit Gewinde- und Stopfenablass (¼" ISO 7/1Rp) (ermöglicht den nachträglichen Einbau von Prüfpunkten) ● Abb. 9925, mit Prüfpunkten Mit Gewindeanschluss M30x1,5 für Linearantrieb TR CU 010-konform Frei von CE-Kennzeichnung (Kat. nach Art. 4.3 RL 2014/68/EU) Betriebsbedingungen unter 0°C nur für Wasser mit Frostschutzmittelzusatz über 100°C nur für Wasser mit zugesetzten Siedeverhütungsmitteln (Glykolsäure-Ethylen- und Glykolsäure-Propylen-Gemische bis zu 50% können verwendet werden) ● Nicht geeignet für: Gase Gruppe 1 & 2, Flüssigkeiten Gruppe 1 (RL 2014/68/UE) ● Durchflussbereich von 0,02l/s bis 0,20l/s für DN15 und L-DN20 Ventile ● Durchflussbereich von 0,13l/s bis 0,95l/s für H-DN15, DN20 und DN25 Ventile ● Arbeits ∆P je nach gewählter Kartusche

---
