Kugelsitzventil 9700/9705/9703 seriesmanuellSteuerungGewinde
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugelsitz
- Betätigung
- manuell
- Funktion
- Steuerung
- Korpus
- Gewinde, Messing
- Weitere Eigenschaften
- ISO, Standard, Entzinkungsschutz
- DN
Min: 15 mm
(0,591 in)Max: 32 mm
(1,26 in)- Druck
20 bar
(290,1 psi)- Temperatur
Min: -10 °C
(14 °F)Max: 130 °C
(266 °F)
Beschreibung

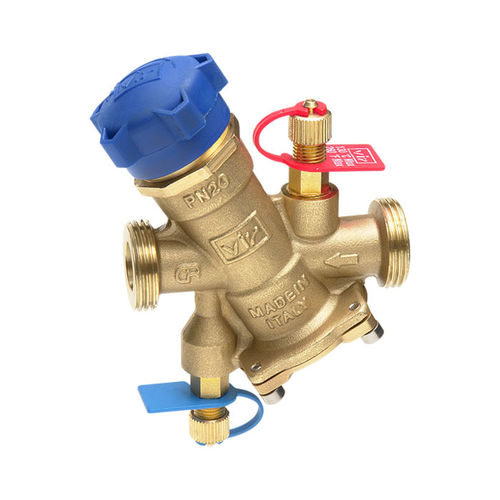

Druckunabhängiges Regelventil (PICV) DZR aus Messing, Standardausführung (Fig. 9700) und Ausführung mit Prüfpunkten (Fig. 9705) mit optionalem Stellantrieb und Verschraubungen
Zusätzliche Informationen
Werkstoff - Messing
DZR Messing
Typologie -
Dynamisches Auswuchten
Anschluss -
ISO 228/1, ISO 7/1
DZR Messing Druckunabhängiges Regelventil (PICV)
M/M-Gewinde für Überwurfverschraubungen (ISO228/1)
Durchflussgenauigkeit: ±5% des maximalen Durchflusses oder ±10% des eingestellten Durchflusses, je nachdem, welcher Wert größer ist
Erhältlich in den folgenden Ausführungen:
● Abb. 9700, ohne Prüfpunkte
(dies ermöglicht nicht den Einbau von Prüfpunkten)
● Abb. 9705, mit Prüfpunkten
Die Durchflussmodulation nutzt immer den gesamten Ventilhub
(unabhängig von der Voreinstellung)
Mit Gewindeanschluss M30x1,5 für Hubantrieb
TR CU 010-konform
Frei von CE-Kennzeichnung (Kat. nach Art. 4.3 RL 2014/68/EU)
Arbeitsbedingungen
(Ethylenglykol- oder Propylenglykolgemische bis zu 50% dürfen verwendet werden)
● Nicht geeignet für: Gase Gruppe 1 & 2, Flüssigkeiten Gruppe 1 (Dir. 2014/68/EU)
---
