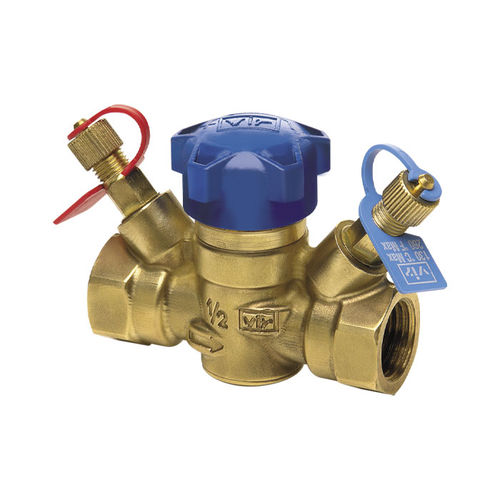

Kugelsitzventil 9522/9525 series
manuellelektrischSteuerung

Kugelsitzventil
Kugelsitzventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugelsitz
Betätigung
manuell, elektrisch
Funktion
Steuerung
Medium
für Wasser
Korpus
Gewinde, Messing, Kupfer
Weitere Funktionen
Ausgleich
Weitere Eigenschaften
ISO, Standard, normal geschlossen, Schließer, Entzinkungsschutz
DN

Max: 25 mm
(0,984 in)

Min: 15 mm
(0,591 in)

Druck

20 bar
(290,1 psi)

Temperatur

Max: 130 °C
(266 °F)

Min: -10 °C
(14 °F)

Beschreibung

DZR Messing EIN/AUS Strangregulierventil mit Standardprüfpunkten (Fig. 9525) und optionalem elektrischem Stellantrieb (Vaurien) Zusätzliche Informationen Werkstoff - Messing DZR Messing Typologie - Statisches Auswuchten Anschluss - ISO 228/1 DZR Messing ON/OFF Endventil F/F-Gewinde (ISO 228/1 für DN15 und DN20, ISO 7/1 Rp darüber) Olivensatz und Mutter (O/N) für europäische Kupferrohre (EN1057) auf Anfrage: ● DN015, Bausatz für 15 mm Rohr dN020, Bausatz für 22 mm Rohr Toleranz auf den Nennwert Kv für vollständig geöffnetes Ventil ±10% (Prüfung nach BS7350) Erhältlich in den folgenden Ausführungen: ● Abb. 9522, ohne Prüfpunkte (ermöglicht keine Durchflussmessung) ● Abb. 9525, mit Prüfpunkten Mit Gewindeanschluss M30x1,5 für Linearantrieb Frei von CE-Kennzeichnung (Kat. nach Art. 4.3 RL 2014/68/EU) Arbeitsbedingungen (Ethylenglykol- oder Propylenglykolgemische bis zu 50% dürfen verwendet werden) ● Nicht geeignet für: Gase Gruppe 1 & 2, Flüssigkeiten Gruppe 1 (Dir. 2014/68/EU) Optionaler elektrischer "Vaurien"-Antrieb Linearer Stellantrieb EIN/AUS Gewindemutter M30x1,5 mit Schnellanschluss Hubzeit: ca. 5 Minuten Mit 1m elektrischem Kabel Schutzart IP54 CE-konform Spannungsversorgung 50Hz oder 60Hz Versionen für 230VAC oder 24V AC/DC verfügbar Normalerweise geschlossen (NC) Normalerweise offene (NO) Version auf Anfrage erhältlich

---
